Peugeot 308: Anhängerkupplung mit werkzeuglos abnehmbarem Kugelkopf
Übersicht
Für den Ein- und Ausbau dieser Original-Anhängerkupplung ist kein Werkzeug erforderlich.
- Befestigungshalterung
- Schutzkappe
- Anschluss-Steckdose
- Sicherheitsöse
- Abnehmbarer Kugelkopf
- Ver-/Entriegelungsrad
- Sicherheitsschloss mit Schlüssel
- Etikett, um die Daten des Schlüssels zu notieren
- Verriegelte Position (grüne Markierung gegenüber weißer Markierung); das Rad liegt an dem Kugelkopf an (kein Zwischenraum).
- Entriegelte Position (rote Markierung gegenüber weißer Markierung); das Rad liegt nicht mehr an dem Kugelkopf an (Zwischenraum ca. 5 mm).
Um während der Fahrt mit einer Anhängerkupplung volle Sicherheit zu gewährleisten, siehe entsprechenden Abschnitt.
Vor jedem Einsatz
Prüfen Sie, ob der Kupplungskopf richtig montiert ist, indem Sie die folgenden Punkte überprüfen:
- Die grüne Markierung auf dem Rad ist auf die weiße Markierung auf dem Kugelkopf ausgerichtet.
- Das Rad hat Kontakt mit dem Kugelkopf (Position A).
- Das Sicherheitsschloss ist geschlossen und der Schlüssel abgezogen; das Rad kann nicht mehr betätigt werden.
- Der Kugelkopf darf sich in seiner Halterung nicht bewegen; versuchen Sie, ihn mit der Hand zu bewegen.
Wenn der Kugelkopf nicht verriegelt ist, kann sich der Anhänger lösen. Es besteht Unfallgefahr!
Im Betrieb
Entriegeln Sie die Kupplung niemals, so lange ein Anhänger angekuppelt oder ein Trägersystem montiert ist.
Überschreiten Sie niemals die maximal zulässigen Werte für das Gesamtzuggewicht und die Anhängelast.
Die maximal zulässige Stützlast der Anhängerkupplung darf keinesfalls überschritten werden: ist dies der Fall, kann sich die Kupplung vom Fahrzeug lösen. Es besteht Unfallgefahr! Überprüfen Sie vor dem Losfahren die Scheinwerfer-Leuchtweitenverstellung und stellen Sie sicher, dass die Leuchten am Anhänger ordnungsgemäß funktionieren.
Weitere Informationen zur Leuchtweitenverstellung der Scheinwerfer finden Sie in der entsprechenden Rubrik.
Nach der Verwendung
Bei Fahrten ohne Anhänger oder Lastenträger muss der Kugelkopf abmontiert und die Schutzkappe am Träger montiert werden, um die Sichtbarkeit von Kennzeichen und/oder Kennzeichenbeleuchtung zu gewährleisten. Außerdem muss die Anschluss- Steckdose nach oben geklappt werden, um eine Beschädigungsgefahr während der Fahrt zu vermeiden.
Montage des Kugelkopfes

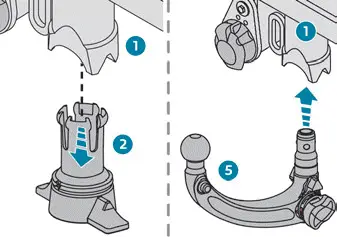

► Entfernen Sie die Schutzkappe 2 der Halterung 1 unter der hinteren Stoßstange.

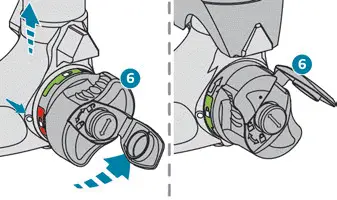

► Führen Sie das Ende des Kugelkopfes 5 in die Halterung 1 ein und schieben Sie es nach oben; die Verriegelung erfolgt dann automatisch.
► Das Rad 6 macht eine Vierteldrehung entgegen dem Uhrzeigersinn; achten Sie darauf, dass Ihre Hand sich nicht in dessen Nähe befindet.

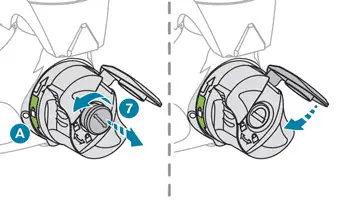

► Achten Sie darauf, dass der Mechanismus richtig einrastet und die grüne Markierung auf dem Rad mit der weißen Markierung auf dem Kugelkopf übereinstimmt (Position A).
► Schließen Sie das Schloss 7 mit Hilfe des Schlüssels.
► Entfernen Sie den Schlüssel. Der Schlüssel kann nicht abgezogen werden, wenn das Schloss offen ist.
► Senken Sie die Kappe ab, um das Schloss zu schützen.
► Entfernen Sie die Schutzabdeckung des Kugelkopfes.
► Befestigen Sie den Anhänger auf dem Kugelkopf.

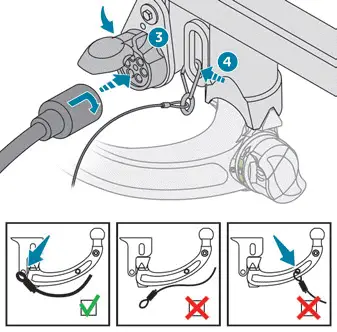

► Befestigen Sie das Kabel des Anhängers an der Sicherheitsöse 4 der Halterung.
► Drücken Sie die Anschluss-Steckdose 3 zum Arretieren nach unten.
► Führen Sie den Stecker des Anhängerkabels ein und drehen Sie ihn um eine Viertelumdrehung, um ihn an die Anschluss-Steckdose 3 der Halterung anzuschließen.

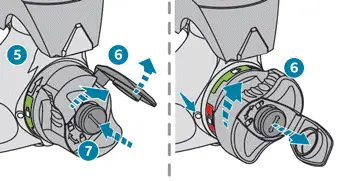

Demontage der Anhängerkupplung

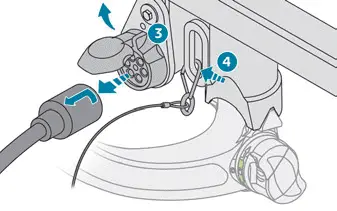

► Greifen Sie den Stecker des Anhängers, drehen Sie ihn um eine Viertelumdrehung und ziehen Sie ihn aus der Anschluss-Steckdose 3 der Halterung ab.
► Klappen Sie die Anschluss-Steckdose 3 zum Verstauen nach oben.
► Lösen Sie das Anhängersicherungsseil aus der Sicherheitsöse 4 an der Halterung.
► Kuppeln Sie den Anhänger von dem Kugelkopf ab.
► Bringen Sie die Schutzabdeckung wieder auf dem Kugelkopf an.
► Heben Sie die Kappe an, um an das Schloss zu gelangen.
► Stecken Sie den Schlüssel in das Schloss 7.
► Öffnen Sie das Schloss mit Hilfe des Schlüssels.
► Halten Sie den Kugelkopf 5 mit einer Hand fest.
Ziehen und drehen Sie mit der anderen Hand das Rad 6 im Uhrzeigersinn bis zum Anschlag, ohne es loszulassen.

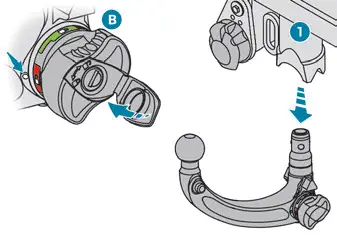

► Entfernen Sie den Kugelkopf von unten aus der Halterung 1.
► Lassen Sie das Rad los; es wird automatisch in der entriegelten Position blockiert, sodass die rote Markierung auf dem Rad mit der weißen Markierung auf dem Kugelkopf übereinstimmt (Position B).

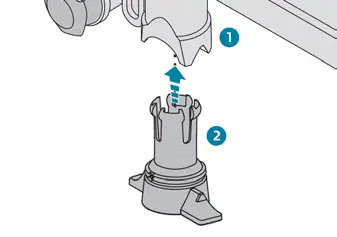

► Bringen Sie die Schutzkappe 2 wieder an der Halterung 1 an.
► Verstauen Sie den Kugelkopf in seiner Hülle so, dass er vor Stoßeinwirkung und Schmutz geschützt ist.

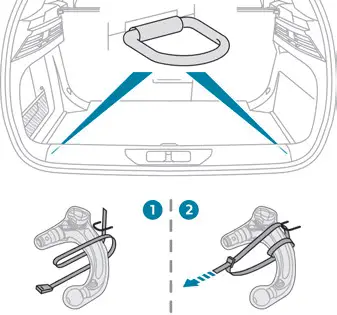

Verstauen
Dieses Verfahren sollte für Versionen ohne vorgesehenen Stauraum im Kofferraum in Betracht gezogen werden.
Die Anhängerkupplung wird mit einem Gurt an der Kofferraumöse befestigt.
2 Gurtschlaufen werden um die Anhängerkupplung gelegt und dann an der Öse befestigt.
Wartung
Eine korrekte Funktionsweise ist nur möglich, wenn der Kugelkopf und dessen Halterung nicht verschmutzt sind.
Bevor Sie das Fahrzeug mit einem Hochdruckreiniger reinigen, muss der Kugelkopf ausgebaut sein und die Schutzkappe in die Halterung eingeführt sein.
Arbeiten an der Anhängerkupplung
Wenden Sie sich an einen Vertreter des PEUGEOT-Händlernetzes oder an eine qualifizierte Fachwerkstatt.
