Peugeot 308: Ausbau - Einbau : Bremsbeläge vorne

WICHTIG : Die Sicherheits- und Sauberkeitsvorkehrungen beachten .

WICHTIG : Alle Mitarbeiter, die Arbeiten an einem Fahrzeug mit Antriebsbatterien durchführen, müssen eine spezielle Schulung zu Elektrofahrzeugen absolviert haben und berechtigt sein, Arbeiten an diesen Fahrzeugen durchzuführen(die geltenden nationalen Bestimmungen beachten).

1. Systematischer Austausch von Teilen

Bezeichnung	Menge
Bremsbeläge vorne	2

2. Werkzeug

Material : Bremskolbenzange.

3. Ausbau

Ist der Bremsflüssigkeitsbehälter maximal gefüllt, den Filter herausnehmen und den Behälter teilweise mit Hilfe einer sauberen Spritze entleeren, um ein Überlaufen zu verhindern.

Die Schrauben der Vorderräder lösen.

Das Fahrzeug auf eine 2-Säulen-Hebebühne stellen.

Ausbauen :

• Die Vorderradschrauben
• Die Vorderräder

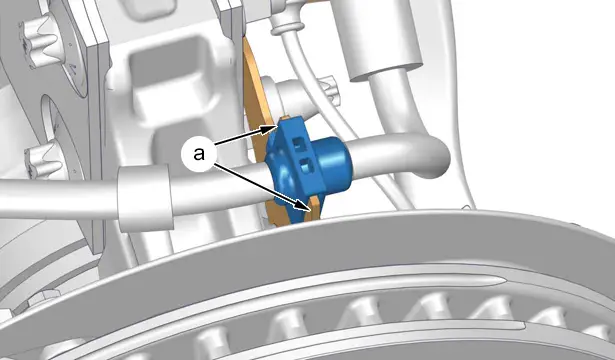

ACHTUNG : Den Bremsschlauch niemals von seiner Halterung bei "a" trennen : Gefahr starker Beschädigung des Bremsschlauchs.

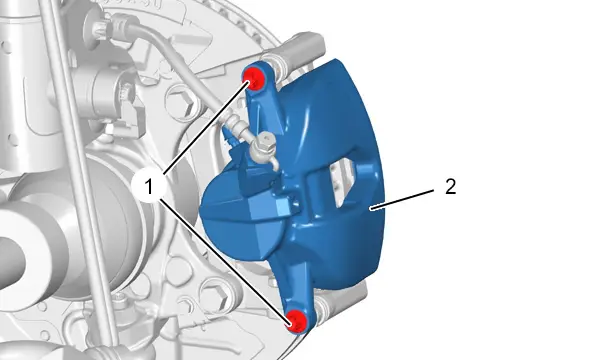

Die Schrauben (1) ausbauen.

ACHTUNG : Darauf achten, den Bremsschlauch nicht zu verdrehen.

Bremssattel (2) abnehmen und aufhängen.

Bremsklötze ausbauen.

HINWEIS : Die Bremsbeläge auf der Radinnenseite sind in den Kolben des Bremssattels (2) eingerastet.

4. Reinigung

WICHTIG : Zum Reinigen der Bremsen keine Druckluft verwenden.

4.1. Erste Möglichkeit

Bremsscheibe und Bremssattel mit einem zugelassenen Bremsenreiniger reinigen.

Abtropfen und trocknen lassen.

Mit einem sauberen Papiertuch abwischen :

• Die Bremsscheibe
• Den Bremssattel (2)

4.2. Zweite Möglichkeit

Ein vom Hersteller zugelassenes Entstaubungsgerät verwenden.

5. Kontrolle

Kontrollieren :

• Dichtheit am Bremssattelkolben
• Justierung und der Zustand der Schutzmanschetten
• Zustand der Schutzabdeckung (Kein Riss oder Bruch an den Befestigungen vorhanden)
• Verschleiß der Bremsscheiben

Die schadhaften Teile ersetzen.

ACHTUNG : Keinerlei Spuren von Fett, Öl oder Schmiermittel dürfen auf den Auflageflächen der Bremsbeläge vorhanden sein.

6. Einbau

ACHTUNG : Die Anzugsdrehmomente beachten.

ANTRIEBSSTRANG VERBRENNUNGSMOTOR ODER MHEV-ANTRIEBSSTRANG

Anzugsdrehmoment :

• Bremssystem
• Räder

ANTRIEBSSTRANG PHEV

Anzugsdrehmoment :

• Bremssystem
• Räder

ELEKTRISCHER ANTRIEBSSTRANG

Anzugsdrehmomente :

• Bremssystem
• Räder

Den Bremskolben wieder bis nach hinten in seine Aufnahme drücken ; Mit einer Bremskolbenzange.

ACHTUNG : Einen Keil zwischen das Werkzeug und den Bremsbelag schieben, um den Kolben ganz in seine Aufnahme zurückzudrücken.

Den Bremsflüssigkeitsstand überwachen.

ACHTUNG : Der Austausch der Schrauben des Bremssattels (1) durch neue Schrauben erfolgt nicht grundsätzlich ; Bei Wiederverwendung der Schrauben (1) das Gewinde säubern und Gewindesicherungsmittel "E3" auftragen .

Wieder einbauen :

• Die neuen Bremsbeläge
• Den Bremssattel (2)
• Die Schrauben (1)
• Die Vorderräder
• Die Vorderradschrauben
• Das Fahrzeug auf seine Räder stellen

WICHTIG : Vor dem Anfahren das Bremspedal vorsichtig und allmählich bei laufendem Motor treten.

Bremsflüssigkeitsstand kontrollieren, wenn nötig nachfüllen.
