Peugeot 308: Ausbau - Einbau : Einheit Feder - Dämpfer vorne (Auf der Werkbank)

WICHTIG : Die Sicherheits- und Sauberkeitsvorkehrungen beachten .

1. Systematischer Austausch von Teilen

MHEV-ANTRIEBSSTRANG ODER ELEKTRISCHER ANTRIEBSSTRANG ODER ANTRIEBSSTRANG VERBRENNUNGSMOTOR ODER ANTRIEBSSTRANG PHEV

2. Werkzeug

Die vom Hersteller angegebenen Mittel verwenden .

3. Ausbau

MHEV-ANTRIEBSSTRANG ODER ELEKTRISCHER ANTRIEBSSTRANG ODER ANTRIEBSSTRANG VERBRENNUNGSMOTOR ODER ANTRIEBSSTRANG PHEV

Die Einheit Feder - Stoßdämpfer vorne ausbauen .

ACHTUNG : Die Feder nicht in direkten Kontakt mit einem metallischen Gegenstand oder Werkzeug bringen.

Die Einheit Feder - Stoßdämpfer vorn in einen Schraubstock einspannen.

ACHTUNG : Das Vorhandensein und den Zustand der Gummischutzteile an der festen und gleitenden Auflage der Federspannvorrichtung überprüfen.

Die Mutter (1) lösen.

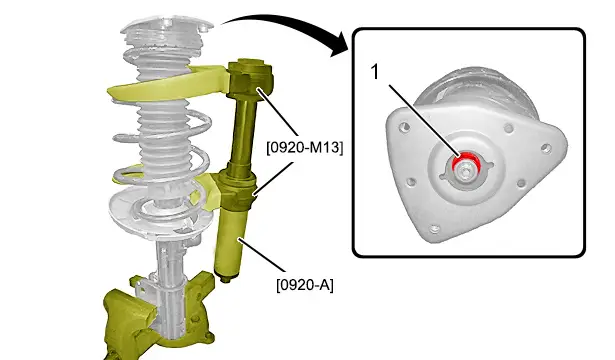

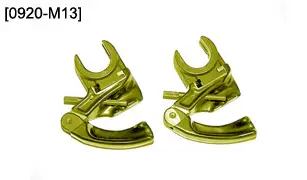

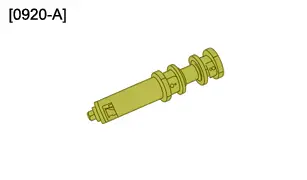

Die Federspannvorrichtung [0920-A] mit den Tellern [0920-M13] anordnen.

Feder zusammendrücken ; Mithilfe der Federspannvorrichtung 0920-A] und den Sicherungskappen 0920-M13].

ACHTUNG : Vor dem Ausbau der Mutter (1) kontrollieren, dass die Feder (8) nicht unter Spannung steht.

ACHTUNG : Keine pneumatische Pistole bei Aus- und Einbauarbeiten der Mutter (1) des vorderen Stoßdämpfers verwenden.

Ausbauen :

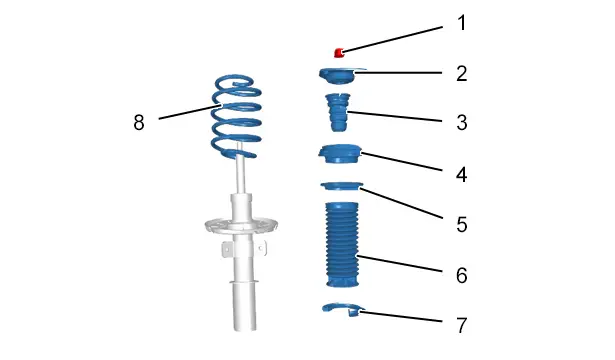

• Die Mutter (1) ; Mit Hilfe einer Montagehülse (Typ FACOM D.83C21L)
• Obere Stoßdämpferhalterung (2)
• Den Einfederungsanschlag (3)
• Der Stützteller (4)
• Den oberen Teller (5)
• Die Manschette (6)
• Die Feder (8)
• Den unteren Stützteller (7)

Die Aufhängungsfeder (8) dekomprimieren ; Mithilfe der Federspannvorrichtung [0920-A] und den Sicherungskappen [0920-M13].

4. Einbau

MHEV-ANTRIEBSSTRANG ODER ELEKTRISCHER ANTRIEBSSTRANG ODER ANTRIEBSSTRANG VERBRENNUNGSMOTOR ODER ANTRIEBSSTRANG PHEV

ACHTUNG : Die Anzugsdrehmomente beachten .

ACHTUNG : Den Zustand der Federn überprüfen (keine Aufprall-, Kratz- oder Korrosionsspuren) ; Der Lacküberzug der Federn darf keine Beschädigungen aufweisen, die das Metall bloßlegen.

Den Auflagering des Einfederungsanschlags beim Einbau fetten (bei "a") ; Mit Fett Index "G1" .

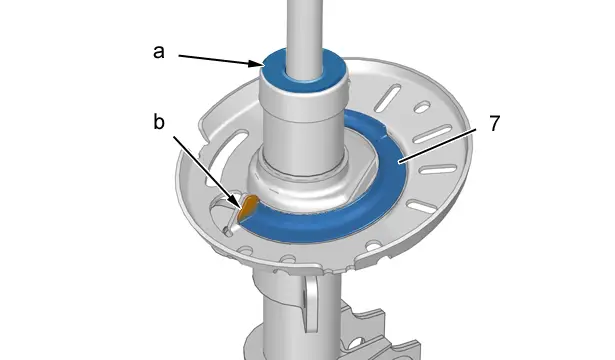

Den unteren Teller (7) bis zum Anschlag einbauen (bei "b").

Die Aufhängefeder (8) komprimieren ; Mithilfe der Federspannvorrichtung [0920-A] und den Sicherungskappen [0920-M13].

ACHTUNG : Die Farbkennzeichnungen der Schraubenfeder (8) nach unten richten.

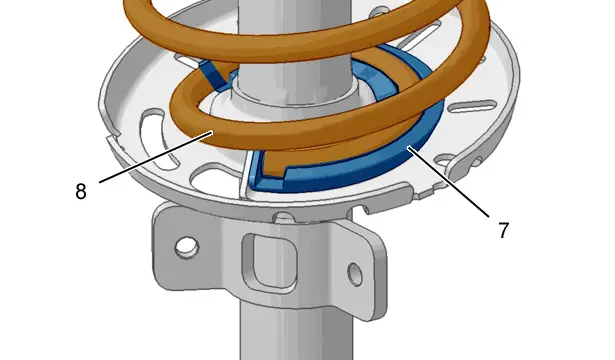

ACHTUNG : Die Schraubenfeder (8) korrekt am Anschlag des unteren Tellers (7) positionieren.

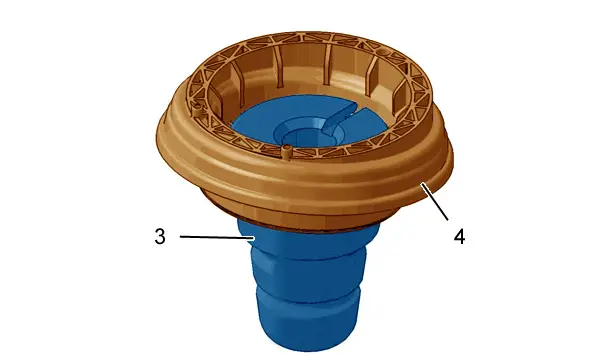

Den Einfederungsanschlag (3) in den Stützteller (4) einsetzen (Von innen).

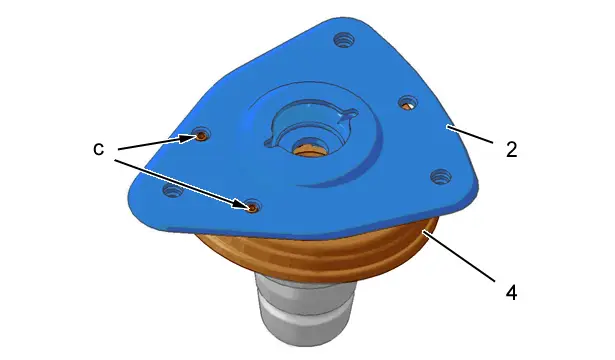

Die obere Stoßdämpferhalterung (2) auf den Stützteller (4) aufsetzen ; Die Positionierzapfen ausrichten(bei "c").

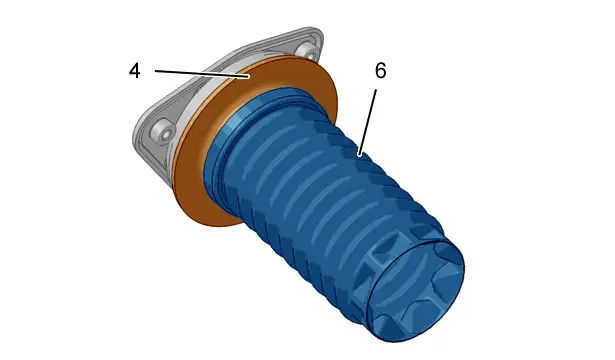

Die Manschette (6) auf den Stützteller (4) aufsetzen ; Kontrollieren, dass die Überlappung auf dem ganzen Umfang korrekt ist.

Den oberen Teller (5) von der Oberseite der Manschette (6) einsetzen.

Wieder einbauen :

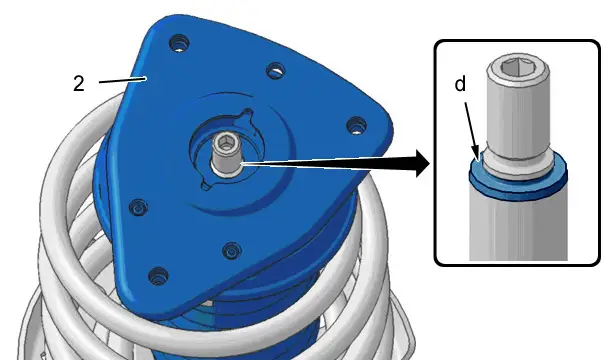

• Die obere Stoßdämpferhalterung (2) im Anschlag am Bund der Stoßdämpferstange (bei "d")
• Die Mutter (1) (Ohne anzuziehen)

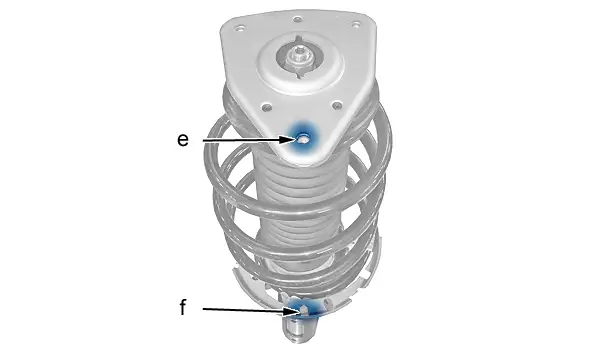

Die Ausrichtung der Kennzeichnungen ("e", "f") kontrollieren.

Die Mutter (1) anziehen.

Die Aufhängungsfeder (8) dekomprimieren ; Mithilfe der Federspannvorrichtung [0920-A] und den Sicherungskappen [0920-M13].

Die Werkzeuge [0920-A], [0920-M13] ausbauen.

MHEV-ANTRIEBSSTRANG ODER ELEKTRISCHER ANTRIEBSSTRANG ODER ANTRIEBSSTRANG VERBRENNUNGSMOTOR ODER ANTRIEBSSTRANG PHEV

Die Einheit Feder - Stoßdämpfer vorne wieder einbauen .
