Peugeot 308: Anzugsdrehmomente : Motor Typ EB2LTDH2 / EB2LTEDH2

1. Motor-Oberteil

ACHTUNG : Anzugsreihenfolge beachten.

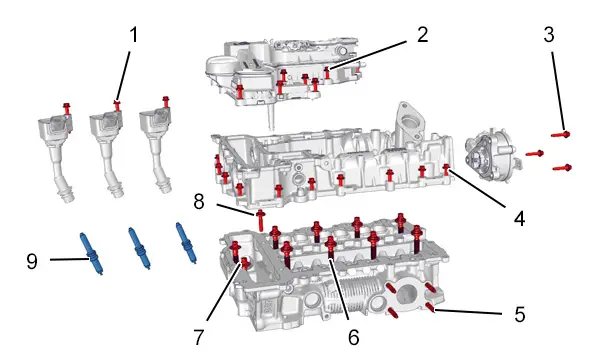

1.1. Zylinderkopf

Kennzeichnung	Bezeichnung	Anzugsdrehmoment
(1)	Schraube (Zündspulen )	0,8 daNm
(2)	Schraube (Ölabscheider) (*)	0,4 daNm
		1 daNm
(3)	Schraube (Vakuumpumpe)	1 daNm
(4)	Schraube (Nockenwellenträger) (*)	Voranzug mit 0,5 daNm
		1 daNm
(5)	Bolzen (Turbolader)	0,8 daNm
(6)	Schraube (Zylinderkopf) (*) (**)	Voranzug mit 1 daNm
		Anzug mit 3 daNm
		Winkelanzug auf 230°
(7)	Schraube (Zylinderkopf) (*) (**)	Voranzug mit 1 daNm
		Anzug mit 3 daNm
		Winkelanzug auf 180°
(8)	Schraube (Zylinderkopf / Zylinderblock ) (*) (**)	Anzug mit 2 daNm
(9)	Zündkerzen	2,3 daNm
(*) Anzugsreihenfolge beachten (**) Systematisch bei jedem Ausbau austauschen

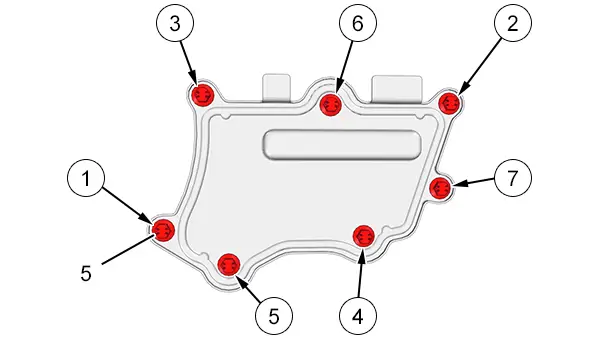

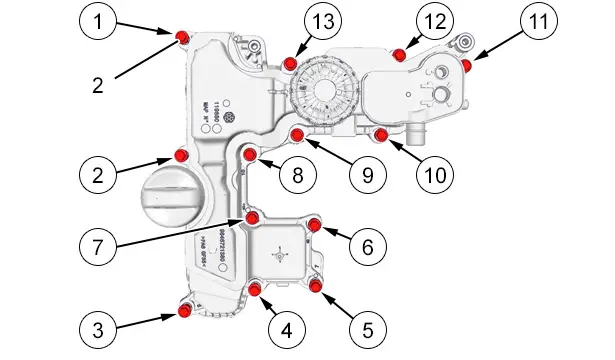

1.2. Anzugsreihenfolge der Schrauben (2)

(2) Schraube (Ölabscheider).

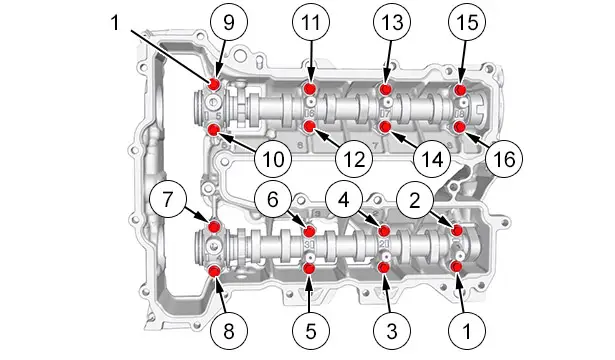

1.3. Anzugsreihenfolge der Schrauben (4)

(4) Schraube (Nockenwellenträger).

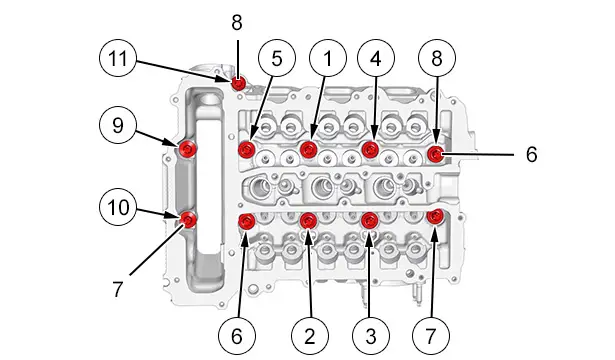

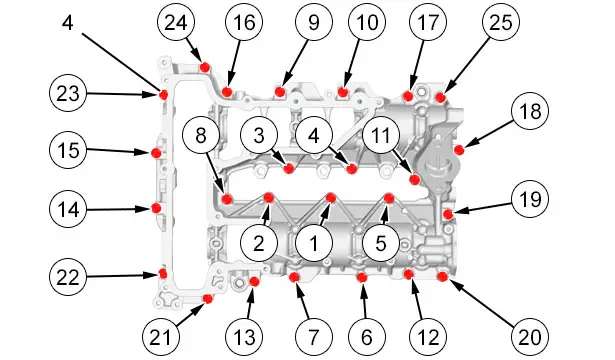

1.4. Anzugsreihenfolge der Schrauben (6), (7), (8)

(6), (7), (8) Schraube (Zylinderkopf).

2. Motor-Unterteil

ACHTUNG : Anzugsreihenfolge beachten.

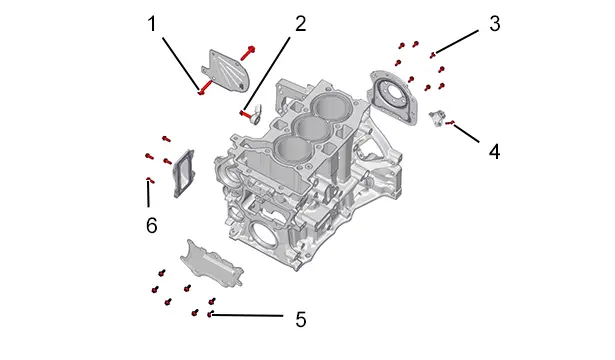

2.1. Zylinderblock

Kennzeichnung	Bezeichnung	Anzugsdrehmoment
(1)	Schraube (Gehäuse)	2 daNm
(2)	Schraube (Klopfsensor)	2 daNm
(3)	Schraube (Verschlussplatte)	0,8 daNm
(4)	Schraube (Motordrehzahlsensor)	0,6 daNm
(5)	Schraube (Steuergehäuse) (*) (**)	Voranzug mit 0,5 daNm
		1 daNm
(6)	Schraube (Ausgleichswellengehäuse)	0,8 daNm
(*) Anzugsreihenfolge beachten (**) Systematisch bei jedem Ausbau austauschen

2.2. Anzugsreihenfolge der Schrauben (5)

(5) Schraube (Steuergehäuse).

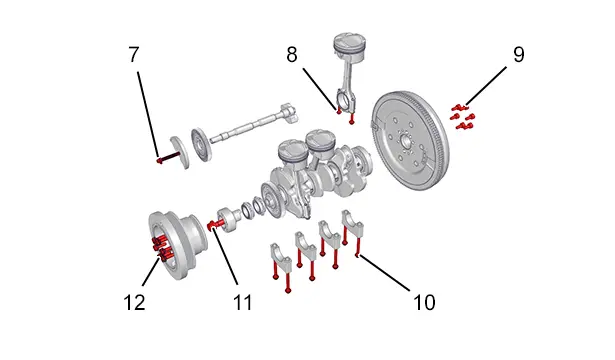

2.3. Kurbeltrieb

Kennzeichnung	Bezeichnung	Anzugsdrehmoment
(7)	Schraube (Ausgleichswelle ) (**)	Anzug mit 2 daNm
		Winkelanzug auf 180°
(8)	Schraube (Pleueldeckel) (**)	Voranzug mit 0,5 daNm
		Anzug mit 1,5 daNm
		Winkelanzug auf 115°
(9)	Schraube (Motorschwungrad) (*) (**)	Voranzug mit 0,8 daNm
		Anzug mit 3 daNm
		Winkelanzug auf 90°
(10)	Schraube (Deckel Kurbelwellenlager) (**)	Anzug mit 2 daNm
		Winkelanzug auf 150°
(11)	Schraube (Steuerzahnrad) (**)	Anzug mit 5 daNm
		Winkelanzug auf 190°
(12)	Schraube (Antriebsscheibe der Nebenaggregate) (*) (**)	Voranzug mit 1,5 daNm
		Anzug mit 2 daNm
		Winkelanzug mit 60 ± 5 °
(*) Anzugsreihenfolge beachten (**) Systematisch bei jedem Ausbau austauschen

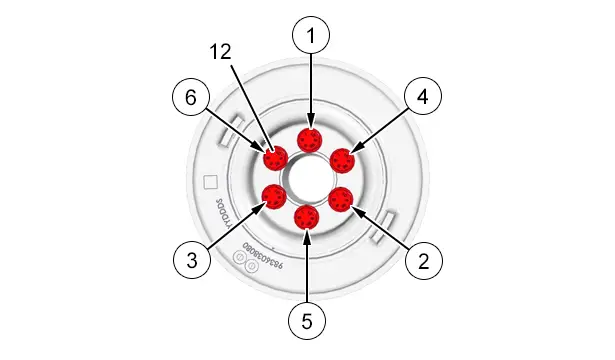

2.4. Anzugsreihenfolge der Schrauben (12)

(12) Schraube (Antriebsscheibe der Nebenaggregate).

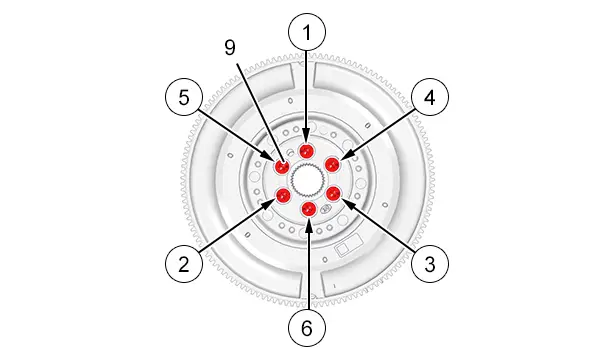

2.5. Anzugsreihenfolge der Schrauben (9)

(9) Schraube (Motorschwungrad).

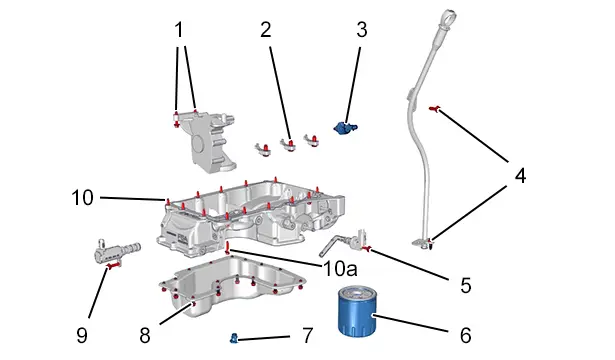

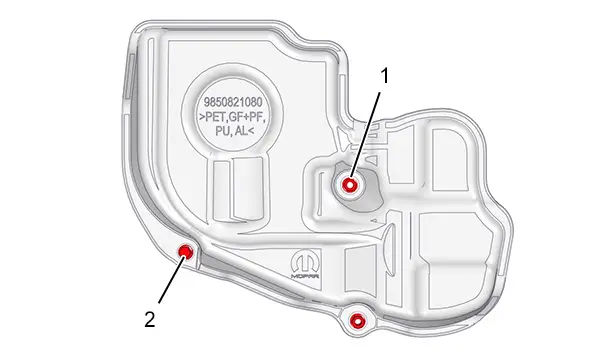

3. Schmierung

3.1. Motorschmierung

Kennzeichnung	Bezeichnung	Anzugsdrehmoment
(1)	Schraube (Ölpumpe)	1 daNm
(2)	Schraube (Spritzdüsen für Kolbenbodenschmierung)	2 daNm
(3)	Motoröldruckfühler (Zylinderblock )	2,2 daNm
(4)	Schraube (Ölmessstabführung) (*)	0,8 daNm
(5)	Schraube (Elektrische Ölstandsanzeige)	0,8 daNm
(6)	Ölfilter (**)	2 daNm
(7)	Ablassschraube (Blechgehäuse)	3 daNm
(8)	Einheit Schraube-Mutter (Untere Ölwanne) (Blechgehäuse)	0,8 daNm
(9)	Schraube (Elektroventil Ölpumpe)	0,8 daNm
(10)	Schraube (Obere Ölwanne )	1 daNm
(10a)	Schraube (Obere Ölwanne / Ölpumpe)	1 daNm
(*) Anzugsreihenfolge beachten (**) Systematisch bei jedem Ausbau austauschen

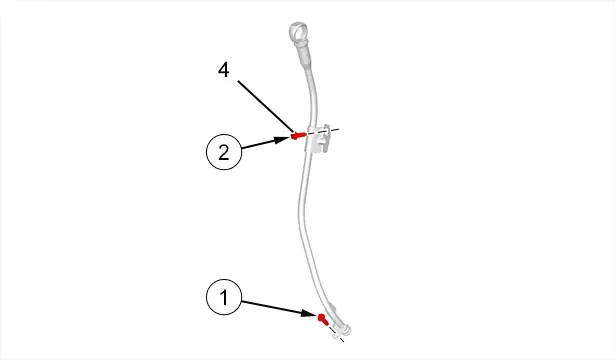

3.2. Anzugsreihenfolge der Schrauben (4)

(4) Schraube (Ölmessstabführung).

3.3. Ölkühler

Kennzeichnung	Bezeichnung	Anzugsdrehmoment
(11)	Schraube (Ölkühler) (*)	Voranzug mit 0,6 daNm
		Anzug mit 1 daNm
(*) Anzugsreihenfolge beachten

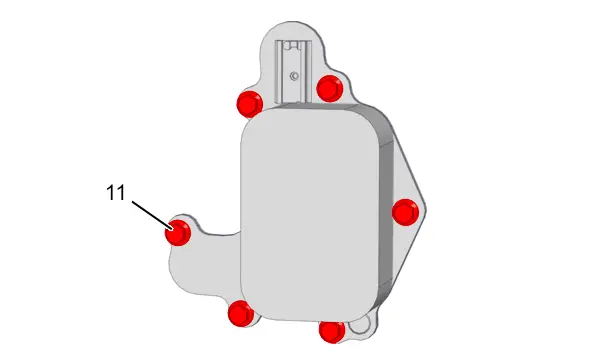

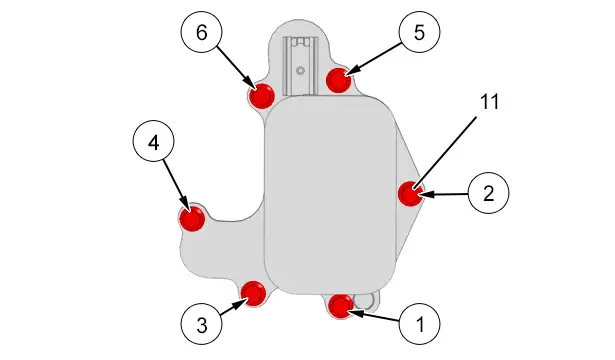

3.4. Anzugsreihenfolge der Schrauben (11)

(11) Schraube (Ölkühler).

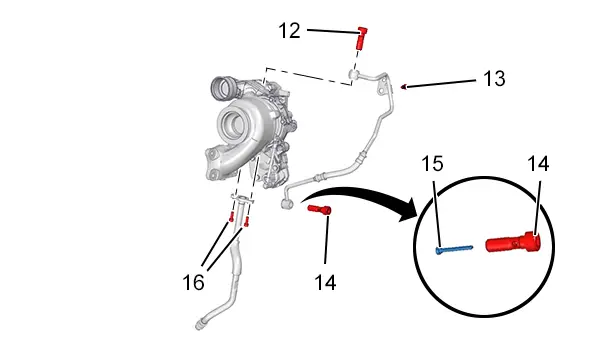

3.5. Schmierung Turbolader

Kennzeichnung	Bezeichnung	Anzugsdrehmoment
(12)	Hohlschraube (Öleinlass / Turbolader)	Anzug mit 3,5 daNm
(13)	Schrauben (Schmierleitung / Turbolader)	0,8 daNm
(14)	Hohlschraube (Öleinlass / Zylinderblock ) (**)	3 daNm
(16)	Schraube (Ölrücklaufleitung des Turboladers)	1 daNm
(**) Systematisch bei jedem Ausbau austauschen

HINWEIS : Beim Ausbau des Turboladers die alte Hohlschraube (14) durch die neue Hohlschraube mit herausnehmbarem Siebfilter (15) ersetzen.

4. Steuerung

ACHTUNG : Anzugsreihenfolge beachten.

4.1. Nockenwellen

Kennzeichnung	Bezeichnung	Anzugsdrehmoment
(1)	Schraube (Nockenwellenlagerdeckel) (*)	Voranzug mit 0,5 daNm
		Anzug mit 1 daNm
(2)	Schraube (Stopfen / Nockenwellenträger) (*)	3 daNm
(*) Anzugsreihenfolge beachten

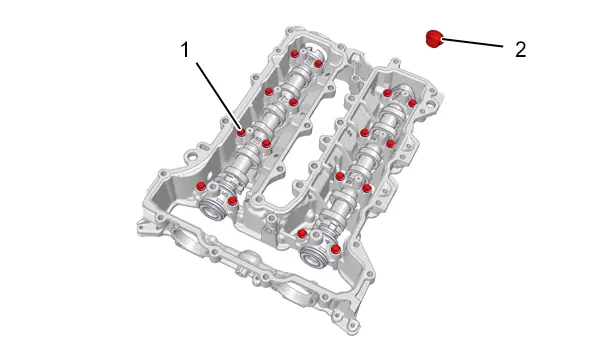

4.2. Anzugsreihenfolge der Schrauben (1)

(1) Schraube (Nockenwellenlagerdeckel).

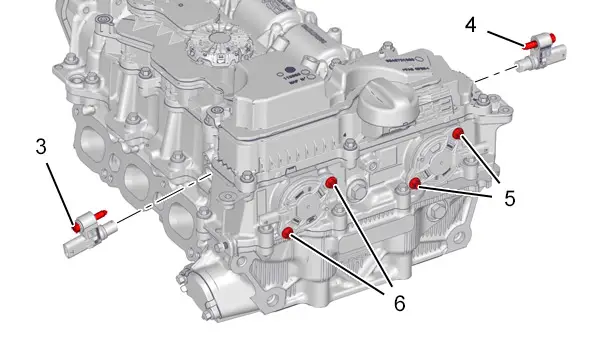

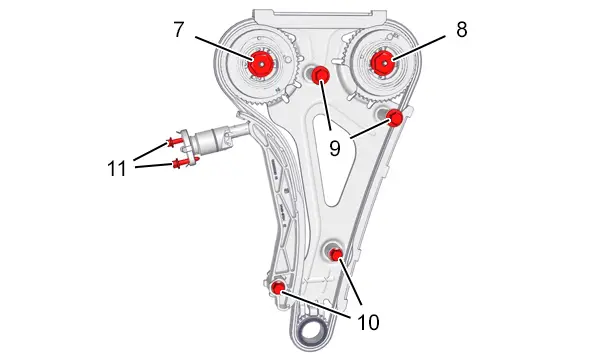

4.3. Betätigungen der Ventilsteuerung

Kennzeichnung	Bezeichnung	Anzugsdrehmoment
(3)	Schraube (Sensoren Zylinderkennung/Einlass)	0,8 daNm
(4)	Schraube (Sensoren Zylinderkennung/Auslass)	0,8 daNm
(5)	Schraube (Stellglied der variablen Ventilsteuerung (Auslassseite) )	Anzug mit 0,8 daNm
(6)	Schraube (Stellglied der variablen Ventilsteuerung (Einlass) )	Anzug mit 0,8 daNm
(**) Systematisch bei jedem Ausbau austauschen

Kennzeichnung	Bezeichnung	Anzugsdrehmoment
(7)	Schraube (Ritzel der Einlassnockenwelle ) (**)	Anzug mit 3,2 daNm
		Winkelanzug auf 30°
(8)	Schraube (Ritzel der Auslassnockenwelle ) (**)	Anzug mit 3,2 daNm
		Winkelanzug auf 30°
(9)	Schraube (Kassette / Zylinderkopf)	1,8 daNm
(10)	Schraube (Kassette / Zylinderblock )	1,8 daNm
(11)	Schraube (Spannrolle des Steuerzahnriemens )	Anzug mit 1 daNm
(**) Systematisch bei jedem Ausbau austauschen

5. Motor-Luftversorgung

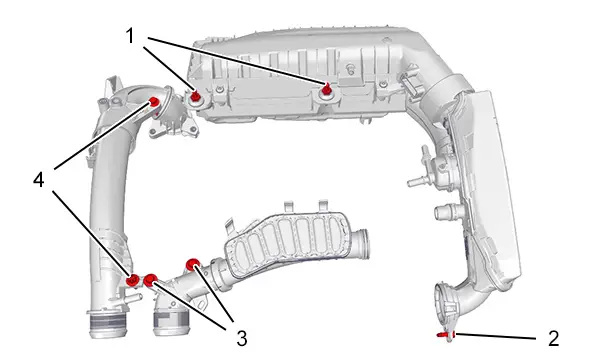

5.1. Luftfiltergehäuse - Luftschläuche

Kennzeichnung	Bezeichnung	Anzugsdrehmoment
(1)	Stiftschrauben (Luftfiltergehäuse)	0,8 daNm
(2)	Schraube (Lufteintrittsstutzen Turbolader )	0,8 daNm
(3)	Schraube (Ausgangsanschluss des Turboladers )	1 daNm
(4)	Schraube (Luftanschluss )	0,8 daNm

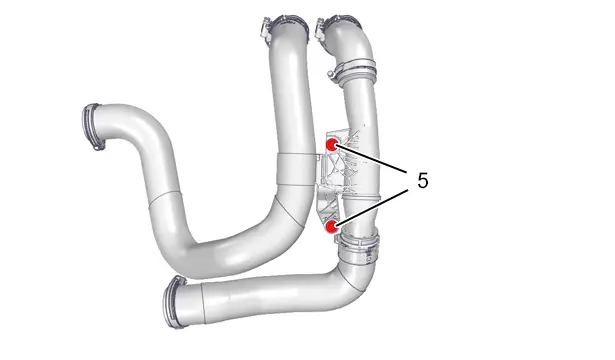

5.2. Luftschläuche - Ladeluftkühler (Wärmetauscher Luft/Luft)

Kennzeichnung	Bezeichnung	Anzugsdrehmoment
(5)	Schraube (Luftanschluss / Reversibler Generator )	0,8 daNm

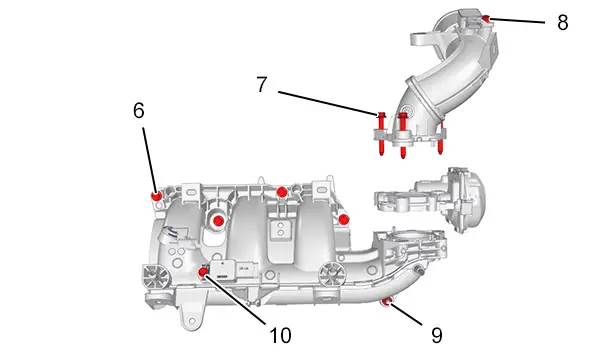

5.3. Ansaugluftverteiler - Motorisierte Drosselklappe

Kennzeichnung	Bezeichnung	Anzugsdrehmoment
(6)	Schraube (Ansaugluftverteiler)	Voranzug mit 0,5 daNm
		Anzug mit 1 daNm
(7)	Schraube (Luftanschluss / Motorisierte Drosselklappe/Ansaugluftverteiler)	1 daNm
(8)	Schraube (Vorderer Einlassluftdruckfühler)	0,4 daNm
(9)	Mutter (Ansaugluftverteiler)	Anzug mit 1 daNm
(10)	Schraube (Hinterer Einlassluftdruckfühler)	0,8 daNm

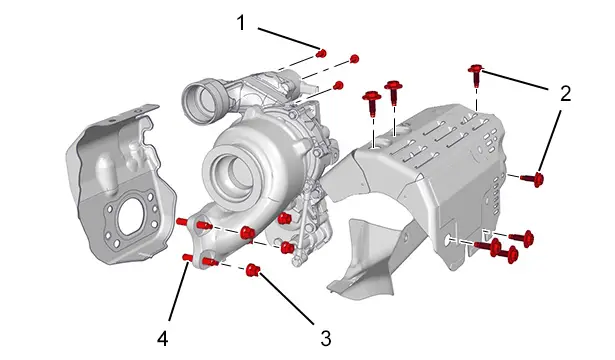

6. Aufladung : Turbolader

Kennzeichnung	Bezeichnung	Anzugsdrehmoment
(1)	Schraube (Turbolader-Entlastungsmagnetventil / Turbolader)	0,8 daNm
(2)	Schraube (Hitzeschild vorn / Turbolader)	0,8 daNm
(3)	Muttern (Turbolader / Zylinderkopf)	3 daNm
(4)	Bolzen (Zylinderkopf )	0,8 daNm

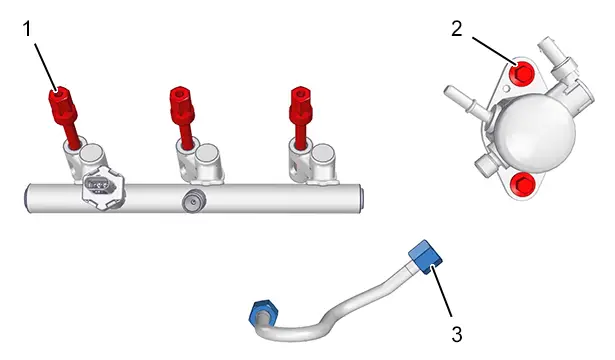

7. Kraftstoffversorgung

7.1. Anzugsdrehmomente

Kennzeichnung	Bezeichnung	Anzugsdrehmoment
(1)	Schraube (CR-Verteilerleiste des Kraftstoffhochdrucksystems ) (*)	2 daNm
(2)	Schraube (Kraftstoff-Hochdruckpumpe ) (*)	Voranzug mit 1,5 daNm
		Anzug mit 2 daNm
(3)	Anschluss (Kraftstoffversorgungsleitung an Kraftstoffversorgungsleiste) (*) (**)	Voranzug mit 1 daNm
		Winkelanzug auf 55°
	Anschluss (Kraftstoffversorgungsleitung an der Kraftstoffhochdruckpumpe) (*) (**)	Voranzug mit 1 daNm
		Winkelanzug auf 55°
(*) Anzugsreihenfolge beachten (**) Systematisch bei jedem Ausbau austauschen

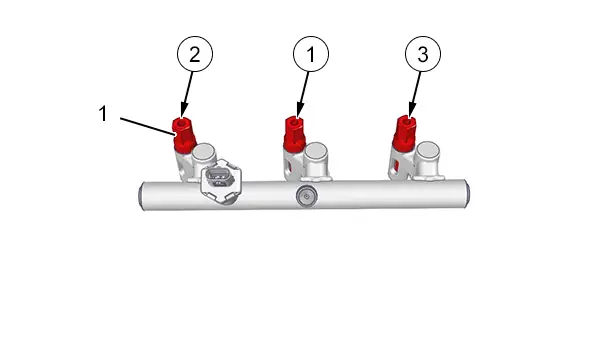

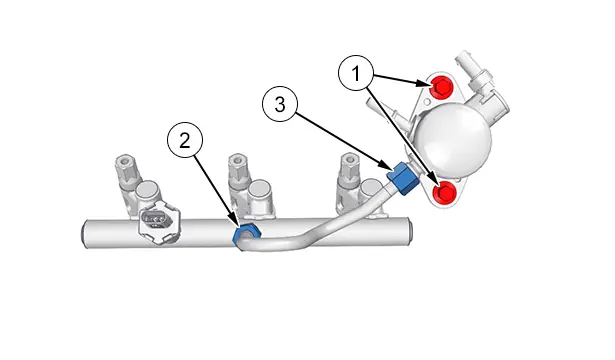

7.2. Anzugsreihenfolge der Schrauben (1)

(1) Schraube (CR-Verteilerleiste des Kraftstoffhochdrucksystems ).

7.3. Anzugsreihenfolge der Schrauben (2) und der Anschlüsse (3)

(2) Schraube (Kraftstoffhochdruckpumpe).

(3) Anschluss (Kraftstoffversorgungsleitung an Kraftstoffversorgungsleiste).

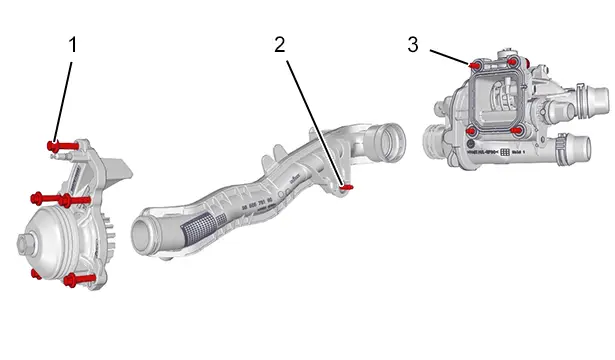

8. Motorkühlung

8.1. Motorkühlsystem

Kennzeichnung	Bezeichnung	Anzugsdrehmoment
(1)	Schraube (Wasserpumpe)	0,8 daNm
(2)	Schraube (Kühlmitteleintrittskrümmer)	0,8 daNm
(3)	Schraube (Thermostatgehäuse)	Voranzug mit 0,5 daNm
		1 daNm

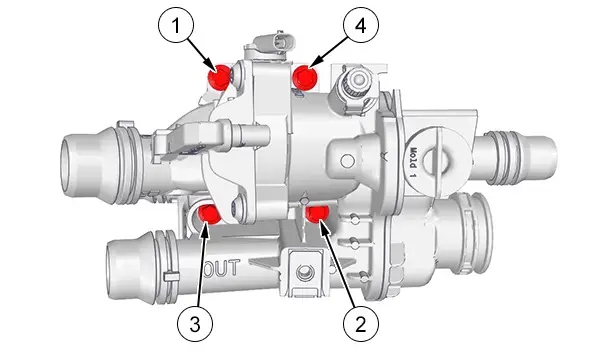

8.2. Anzugsreihenfolge der Schrauben (3)

(3) Schraube (Thermostatgehäuse).

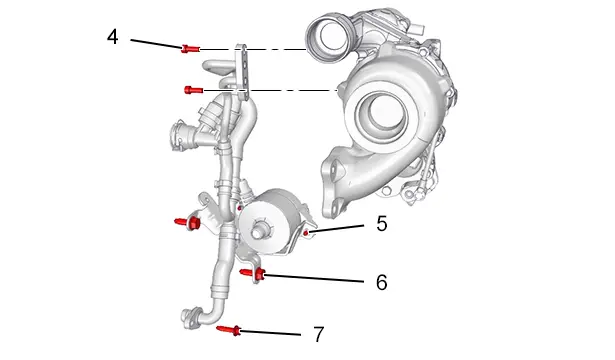

8.3. Turbolader-Kühlung

Kennzeichnung	Bezeichnung	Anzugsdrehmoment
(4)	Schraube (Anschluss / Turbolader)	1 daNm
(5)	Schraube (Elektrische Wasserpumpe / Halterung )	0,8 daNm
(6)	Schraube (Halterung / Elektrische Wasserpumpe/Zylinderblock )	2 daNm
(7)	Schraube (Anschluss / Zylinderblock )	0,8 daNm

9. Halter der Nebenaggregate

9.1. Anzugsdrehmomente

Kennzeichnung	Bezeichnung	Anzugsdrehmoment
(1)	Schraube (Spannrolle )	2 daNm
(2)	Schraube (Halter der Nebenaggregate /Zylinderblock ) (*)	2,5 daNm
(3)	Schraube (Halter der Nebenaggregate /Obere Ölwanne ) (*)	2,5 daNm
(*) Anzugsreihenfolge beachten

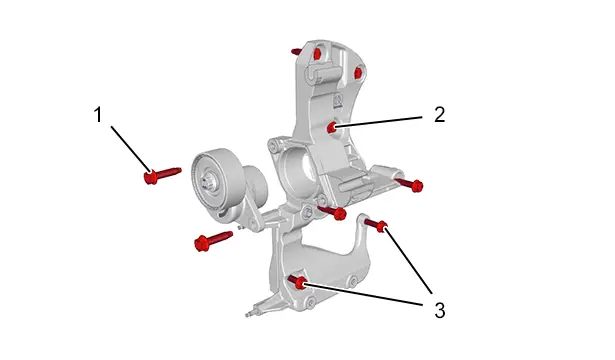

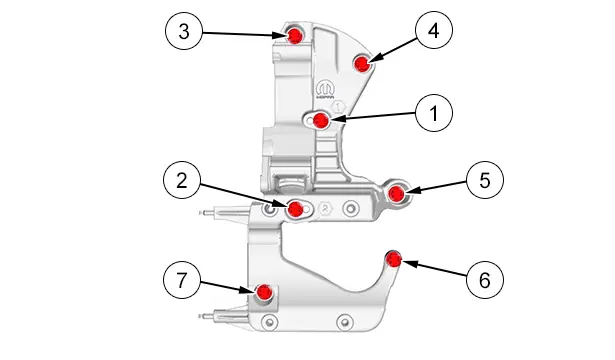

9.2. Anzugsreihenfolge der Schrauben (2),(3)

(2), (3) Schraube (Halter der Nebenaggregate).

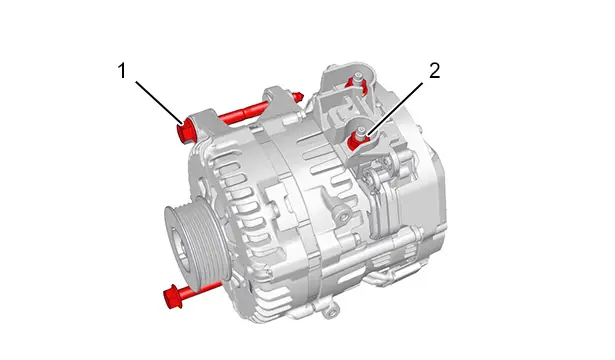

10. Reversibler Generator

Kennzeichnung	Bezeichnung	Anzugsdrehmoment
(1)	Schraube (Reversibler Generator )	4,5 daNm
(2)	Mutter (Versorgungskabel des reversiblen Generators )	1,5 daNm

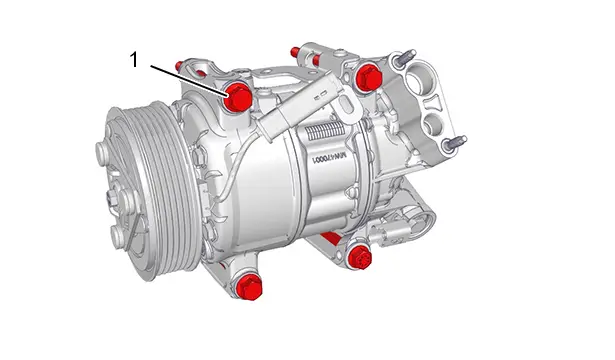

11. Klimaanlagenkompressor

Kennzeichnung	Bezeichnung	Anzugsdrehmoment
(1)	Schraube (Klimaanlagenkompressor)	2,5 daNm

12. Schutzvorrichtung des Antriebsriemens der Nebenaggregate

Kennzeichnung	Bezeichnung	Anzugsdrehmoment
(1)	Mutter (Schutz / Halter der Nebenaggregate)	0,8 daNm
(2)	Schraube (Schutz / Obere Ölwanne )	0,8 daNm
