Peugeot 308: Ausbau - Einbau : Kühler des Kühlsystems des Hybridantriebsstrangs

WICHTIG : Die Sicherheits- und Sauberkeitsvorkehrungen beachten .

WICHTIG : Alle Mitarbeiter, die Arbeiten an einem Fahrzeug mit Antriebsbatterien durchführen, müssen eine spezielle Schulung zu Elektrofahrzeugen absolviert haben und berechtigt sein, Arbeiten an diesen Fahrzeugen durchzuführen(die geltenden nationalen Bestimmungen beachten).

1. Vorarbeiten

Das Fahrzeug auf eine 2-Säulen-Hebebühne stellen.

ACHTUNG : Die durchzuführenden Arbeiten vor einem Abklemmen der Bordnetzbatterie ausführen .

ACHTUNG : Bei einem Fahrzeug mit 2 Batterien die spezifischen Arbeitsschritte zum Abklemmen und Wiederanschließen der Bordnetzbatterien durchführen..

Die Bordnetzbatterie(n) abklemmen(je nach Ausstattung).

Das Kühlsystem des Hybridantriebsstrangs entleeren .

Ausbauen :

• Den Kühlerventilator
• Die Windabweiser
• Oberen Träger des Stoßfängers vorne
• Das Modul des gesteuerten Lufteinlasses

2. Ausbau

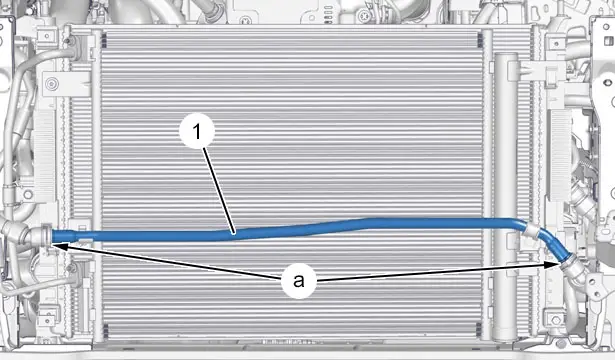

Die Leitung (1) des Kühlsystems des Hybridantriebsstrangs lösen (Bei "a" ).

ACHTUNG : Die Klimaanlage nicht öffnen.

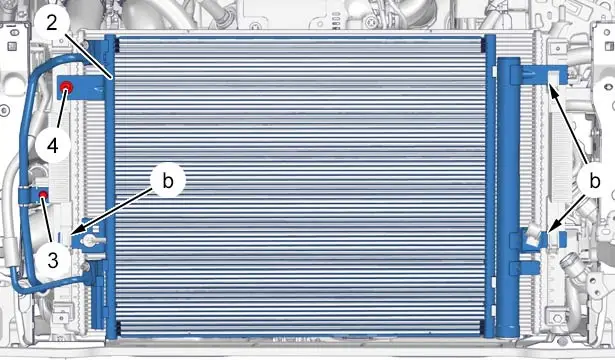

Ausbauen :

• Die Schraube (4)
• Die Schraube (3)

Den Klimakondensator ( 2) ausrasten und wegdrücken (Bei "b" ) (Ohne die Klimaanlage zu öffnen ).

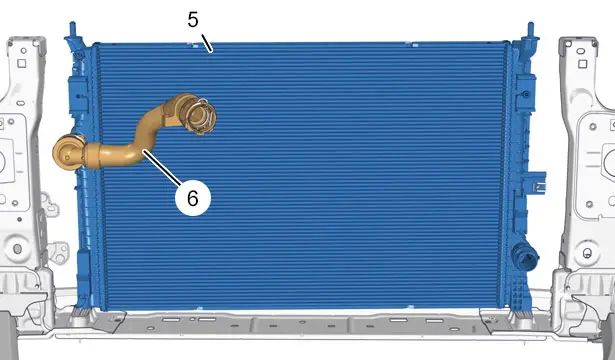

Ausbauen :

• Die Leitung (6) des Kühlsystems des Hybridantriebsstrangs
• Den Kühler (5) des Kühlsystems des Hybridantriebsstrangs

3. Einbau

ACHTUNG : Die Anzugsdrehmomente beachten.

MHEV-ANTRIEBSSTRANG

Anzugsdrehmomente :

• Kühlsystem des Hybridantriebsstrangs
• Bauteile des Kältekreises
• Räder

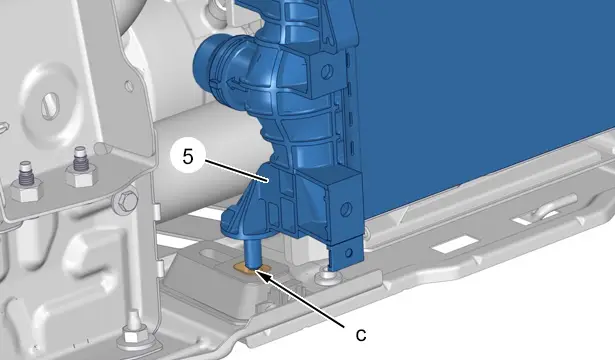

ACHTUNG : Die Führungsstifte einsetzen (Bei "c" ).

Wieder einbauen :

• Den Kühler (5) des Kühlsystems des Hybridantriebsstrangs
• Die Leitung (6) des Kühlsystems des Hybridantriebsstrangs

Den Klimakondensator (2) wieder einrasten (Bei "b" ).

Wieder einbauen :

• Die Schraube (3)
• Die Schraube (4)

Die Leitung (1) des Kühlsystems des Hybridantriebsstrangs anschließen (Bei "a" ).

4. Zusatzarbeiten

Wieder einbauen :

• Das Modul des gesteuerten Lufteinlasses
• Die Windabweiser
• Oberen Träger des Stoßfängers vorne
• Den Kühlerventilator

ACHTUNG : Die erforderlichen Arbeiten nach dem Wiederanklemmen der Bordnetzbatterie ausführen .

ACHTUNG : Bei einem Fahrzeug mit 2 Batterien die spezifischen Arbeitsschritte zum Abklemmen und Wiederanschließen der Bordnetzbatterien durchführen..

Die Bordnetzbatterie(n) wieder anschließen(je nach Ausstattung).

Das Kühlsystem des Hybridantriebsstrangs befüllen und entlüften .

Das Fahrzeug auf die Räder stellen.

5. Kontrolle

Den Motor anlassen.

Die Dichtigkeit des Motorkühlsystems prüfen.
