Peugeot 308: Ausbau - Einbau : Motor-Kühler

WICHTIG : Die Sicherheits- und Sauberkeitsvorkehrungen beachten .

WICHTIG : Alle Mitarbeiter, die Arbeiten an einem Fahrzeug mit Antriebsbatterien durchführen, müssen eine spezielle Schulung zu Elektrofahrzeugen absolviert haben und berechtigt sein, Arbeiten an diesen Fahrzeugen durchzuführen(die geltenden nationalen Bestimmungen beachten).

1. Vorarbeiten

Das Fahrzeug auf eine 2-Säulen-Hebebühne stellen.

ANTRIEBSSTRANG PHEV

ACHTUNG : Die Arbeiten ausführen, die vor dem Abklemmen der Bordnetzbatterien durchgeführt werden müssen .

Die Bordnetzbatterien abklemmen (Gemäß dem speziellen Verfahren ).

Das Kühlsystem des Hybridantriebsstrangs entleeren .

ANTRIEBSSTRANG PHEV

Ausbauen :

• Die Vorderräder
• Die Schutzverkleidung unter dem Motor
• Die vorderen Radhausschalen
• Den Spoiler des Vorderstoßfängers
• Den vorderen Stoßfänger
• Oberen Träger des Stoßfängers vorne
• Den Träger des Vorderstoßfängers
• Das Modul des gesteuerten Lufteinlasses
• Den Kühler des Kühlsystems des Hybridantriebsstrangs
• Den Kühlerventilator

2. Ausbau

ACHTUNG : Die Klimaanlage nicht öffnen.

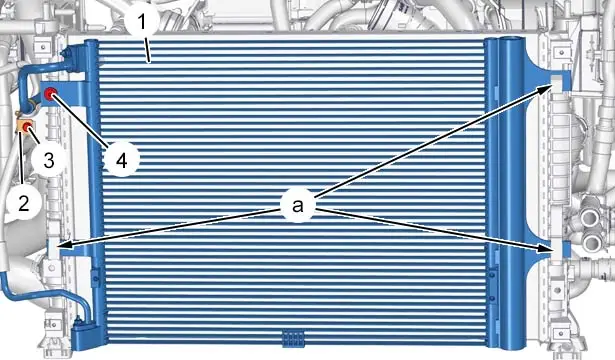

Ausbauen :

• Die Schraube (4)
• Die Schraube (3)
• Die Befestigungslasche ( 2)

Den Klimakondensator ( 1) ausrasten und wegdrücken(bei "a") (Ohne die Klimaanlage zu öffnen ).

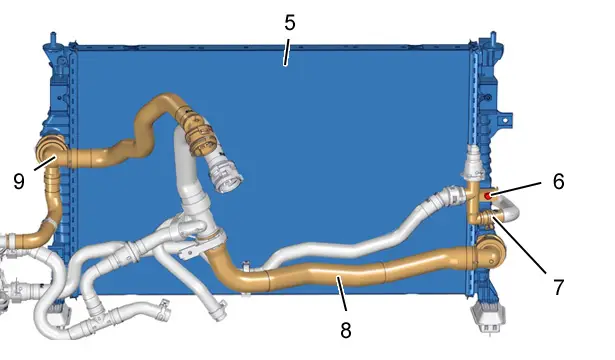

Die Schraube (6) ausbauen (Kühlleitung (7) ).

Die Schläuche ( 8), (9) trennen.

Den Kühler (5) von oben ausbauen.

3. Einbau

ACHTUNG : Die Anzugsdrehmomente beachten.

ANTRIEBSSTRANG PHEV

Anzugsdrehmomente :

• Kühlsystem
• Räder

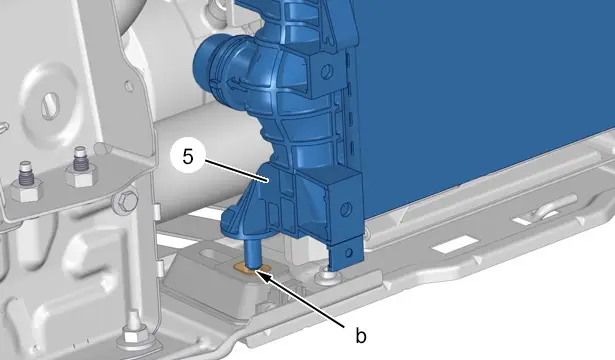

ACHTUNG : Die Stifte des Motorkühlers (5) einsetzen(bei "b").

Den Motorkühler (5) wieder einsetzen.

Die Schläuche ‎ (8), (9) anschließen.

Die Schraube (6) eindrehen.

Den Klimakondensator (1) wieder einrasten(bei "a").

Wieder einbauen :

• Die Befestigungslasche ( 2)
• Die Schraube (3)
• Die Schraube (4)

4. Zusatzarbeiten

ANTRIEBSSTRANG PHEV

Wieder einbauen :

• Den Kühlerventilator
• Den Kühler des Kühlsystems des Hybridantriebsstrangs
• Das Modul des gesteuerten Lufteinlasses
• Den Träger des Vorderstoßfängers
• Oberen Träger des Stoßfängers vorne
• Den vorderen Stoßfänger
• Den Spoiler des Vorderstoßfängers
• Die vorderen Radhausschalen
• Die Schutzverkleidung unter dem Motor
• Die Vorderräder
• Das Fahrzeug auf seine Räder stellen

ANTRIEBSSTRANG PHEV

ACHTUNG : Die Arbeiten ausführen, die nach einem Wiederanklemmen der Bordnetzbatterien durchgeführt werden müssen .

Die Bordnetzbatterien wieder anklemmen (Gemäß dem speziellen Verfahren ).

Das Kühlsystem des Hybridantriebsstrangs befüllen und entlüften .

5. Kontrolle

Den Motor anlassen.

Die Dichtigkeit des Motorkühlsystems prüfen.
