Peugeot 308: Ausbau - Einbau : Luftfilter

WICHTIG : Die Sicherheits- und Sauberkeitsvorkehrungen beachten .

WICHTIG : Alle Mitarbeiter, die Arbeiten an einem Fahrzeug mit Antriebsbatterien durchführen, müssen eine spezielle Schulung zu Elektrofahrzeugen absolviert haben und berechtigt sein, Arbeiten an diesen Fahrzeugen durchzuführen(die geltenden nationalen Bestimmungen beachten).

1. Das Filterelement

1.1. Ausbau

ACHTUNG : Die durchzuführenden Arbeiten vor einem Abklemmen der Bordnetzbatterie ausführen .

ACHTUNG : Bei einem Fahrzeug mit 2 Batterien die spezifischen Arbeitsschritte zum Abklemmen und Wiederanschließen der Bordnetzbatterien durchführen..

Die Bordnetzbatterie(n) abklemmen.

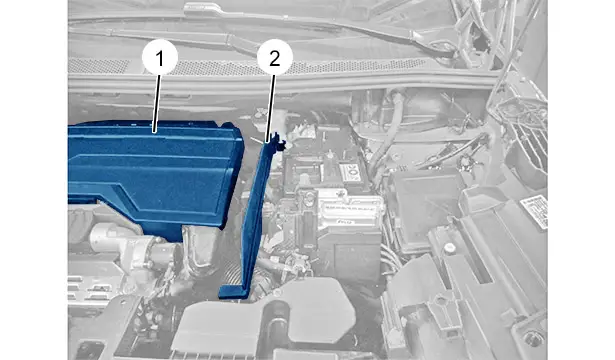

Ausbauen :

• Die Motorabdeckung (1)
• Den Schutz (2)

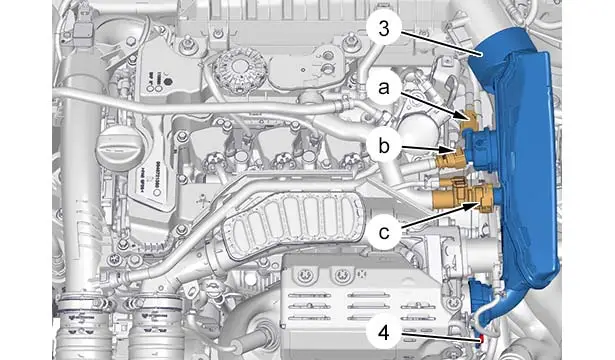

Lösen :

• Die Leitung für die Kraftstoffdampfrückführung (bei "a")
• Die Leitung für die Kraftstoffdampfrückführung (bei "b")
• Den Vorwärmer der Öldämpfe(bei "c")

Ausbauen :

• Die Schraube (4)
• Den Lufteintrittsstutzen (3) des Turboladers

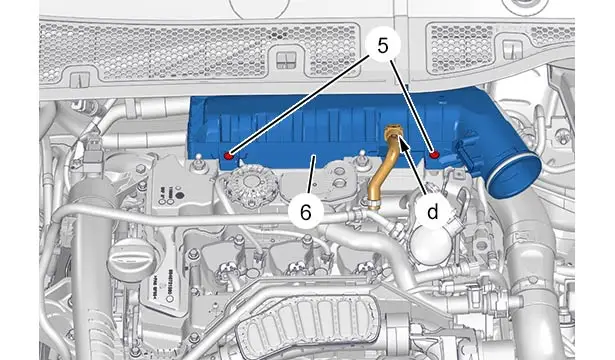

Die Öldampfrückführungsleitung ‎ lösen(bei "d").

Ausbauen :

• Die Schrauben (5)
• Die Abdeckung (6) des Luftfiltergehäuses

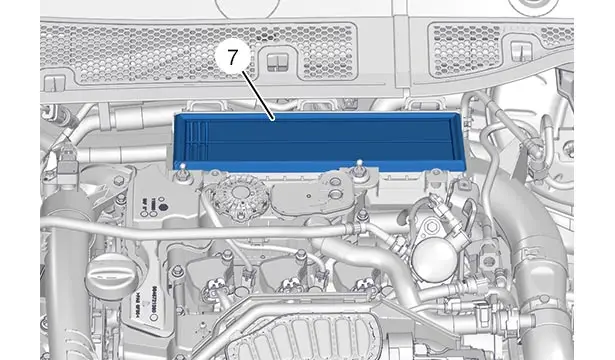

Das Filterelement (7) ausbauen.

1.2. Einbau

ACHTUNG : Die Anzugsdrehmomente beachten .

Wieder einbauen :

• Das Filterelement (7)
• Die Abdeckung (6) des Luftfiltergehäuses
• Die Schrauben (5)
• Die Öldampfrückführungsleitung ‎(bei "d")

Wieder einbauen :

• Den Lufteintrittsstutzen (3) des Turboladers
• Die Schraube (4)

Anbringen :

• Die Leitung für die Kraftstoffdampfrückführung (bei "a")
• Die Leitung für die Kraftstoffdampfrückführung (bei "b")
• Den Vorwärmer der Öldämpfe(bei "c")

Wieder einbauen :

• Den Schutz (2)
• Die Motorabdeckung (1)

ACHTUNG : Die erforderlichen Arbeiten nach dem Wiederanklemmen der Bordnetzbatterie ausführen .

ACHTUNG : Bei einem Fahrzeug mit 2 Batterien die spezifischen Arbeitsschritte zum Abklemmen und Wiederanschließen der Bordnetzbatterien durchführen..

Die Bordnetzbatterie(n) wieder anschließen.

2. Luftfiltergehäuse

2.1. Ausbau

ACHTUNG : Die durchzuführenden Arbeiten vor einem Abklemmen der Bordnetzbatterie ausführen .

ACHTUNG : Bei einem Fahrzeug mit 2 Batterien die spezifischen Arbeitsschritte zum Abklemmen und Wiederanschließen der Bordnetzbatterien durchführen..

Die Bordnetzbatterie(n) abklemmen.

Ausbauen :

• Die Motorabdeckung (1)
• Den Schutz (2)

Lösen :

• Die Leitung für die Kraftstoffdampfrückführung (bei "a")
• Die Leitung für die Kraftstoffdampfrückführung (bei "b")
• Den Vorwärmer der Öldämpfe(bei "c")

Ausbauen :

• Die Schraube (4)
• Den Lufteintrittsstutzen (3) des Turboladers

Die Öldampfrückführungsleitung ‎ lösen(bei "d").

Ausbauen :

• Die Schrauben (5)
• Die Abdeckung (6) des Luftfiltergehäuses

Das Filterelement (7) ausbauen.

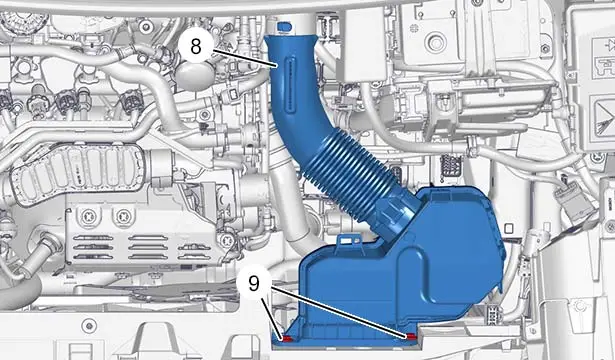

Ausbauen :

• Die Schrauben
• Den Lufteinlasskanal (8)

Die Unterdruckleitung aushängen(bei "e").

Die Unterdruckleitung lösen(bei "f").

Die Schrauben (11) ausbauen.

Den Luftfilterkasten (10) anheben.

Das Luftfiltergehäuse (10) ausbauen (Von rechts ) (In Pfeilrichtung ).

2.2. Einbau

ACHTUNG : Die Anzugsdrehmomente beachten .

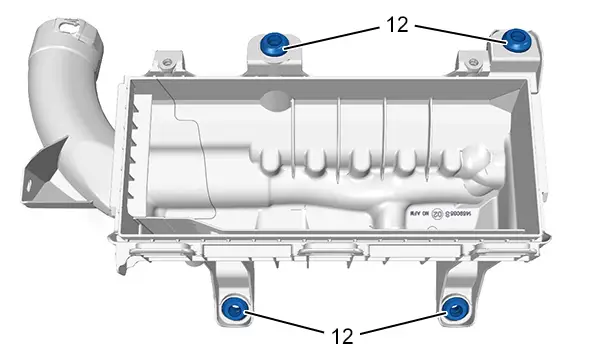

ACHTUNG : Sicherstellen, dass die Silentblöcke (12) geeignet eingesetzt sind.

Wieder einbauen :

• Das Luftfiltergehäuse (10)
• Die Schrauben (11)

Die Unterdruckleitung anschließen(bei "f").

Die Unterdruckleitung einhängen(bei "e").

Wieder einbauen :

• Den Lufteinlasskanal (8)
• Die Schrauben
• Das Filterelement (7)
• Die Abdeckung (6) des Luftfiltergehäuses
• Die Schrauben (5)
• Die Öldampfrückführungsleitung ‎(bei "d")
• Den Lufteintrittsstutzen (3) des Turboladers
• Die Schraube (4)

Anbringen :

• Die Leitung für die Kraftstoffdampfrückführung (bei "a")
• Die Leitung für die Kraftstoffdampfrückführung (bei "b")
• Den Vorwärmer der Öldämpfe(bei "c")

Wieder einbauen :

• Den Schutz (2)
• Die Motorabdeckung (1)

ACHTUNG : Die erforderlichen Arbeiten nach dem Wiederanklemmen der Bordnetzbatterie ausführen .

ACHTUNG : Bei einem Fahrzeug mit 2 Batterien die spezifischen Arbeitsschritte zum Abklemmen und Wiederanschließen der Bordnetzbatterien durchführen..

Die Bordnetzbatterie(n) wieder anschließen.
