Peugeot 308: Austausch : Verstärkung der B-Säule

WICHTIG : Vor allen Arbeiten an der Struktur eines Fahrzeugs mit integrierter elektrischer Energie (Elektrofahrzeug/Hybridfahrzeug) muss das Fahrzeug durch einen dazu befugten Techniker in einen sicheren Zustand versetzt werden..

WICHTIG : Die Sicherheits- und Sauberkeitsvorkehrungen beachten .

WICHTIG : Alle erforderlichen Vorkehrungen für pyrotechnische Systeme beachten .

WICHTIG : Reparaturarbeiten an einem Fahrzeug mit integrierter elektrischer Energie (Elektrofahrzeug/Hybridfahrzeug) dürfen nur von einer dazu befugten Person durchgeführt werden..

ACHTUNG : An allen blanken Flächen muss der Korrosionschutz durch elektrolytisches Verzinken nach dem zugelassenen Verfahren wiederhergestellt werden .

ACHTUNG : Die für die Verbindung eines neuen Teils erforderliche Anzahl an Schweißpunkten oder -nähten muss identisch mit der Anzahl an Schweißpunkten oder -nähten für die Befestigung des Originalteils sein.

1. Information

Arten der Schweißpunkte oder -nähte durch Lichtbogenverfahren :

• MIG-Schweißlöten mit Schweißdraht aus Kupferaluminium unter Verwendung von Inertgas
• MAG-Schweißen mit Schweißdraht aus Stahl unter Verwendung von Aktivgas

Bezeichnung der hochfesten Bleche :

• HLE : Hochfester Stahl
• THLE : Höherfester Stahl
• UHLE : Ultrahochfester Stahl

HINWEIS : Die vom Hersteller angegebenen Mittel verwenden .

2. Werkzeug

Material :

• Bügelbohrmaschine zum Aufschneiden von Elektroschweißpunkten
• Elektronisches Messsystem
• Mechanisches Messsystem

Werkzeug	Teilenummer	Bezeichnung

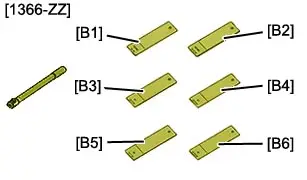

	[1366-ZZ]	Werkzeugkoffer zur Überprüfung der Elektroschweißpunkte

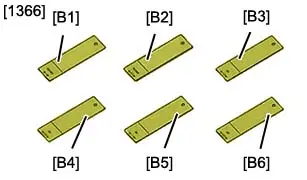

	[1366]	Prüfstücke zur Überprüfung der Elektroschweißpunkte

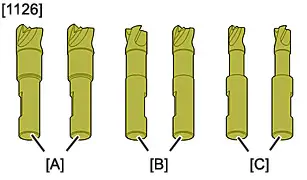

	[1126]	Reparaturkoffer zum Ausbohren

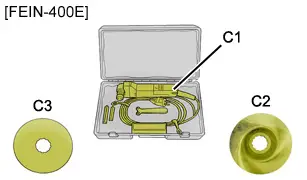

	[FEIN-400E]	Elektroschneider "FEIN-400E"- "C1" Elektroschneider - "C2" Sägeblatt "FEIN" mit versetzter Nabe- "C3" Klinge Nr. 103

3. Vorarbeiten

WICHTIG : Die pyrotechnischen Systeme außer Betrieb setzen .

ACHTUNG : Die Arbeiten ausführen, die vor dem Abklemmen der Bordnetzbatterien durchgeführt werden müssen .

Die Bordnetzbatterien abklemmen (Gemäß dem speziellen Verfahren ).

ACHTUNG : Bauteile, die sich im Reparaturbereich befinden und durch Hitze oder Staub beschädigt werden können, ausbauen oder schützen.

Ausbauen :

• Die Vordertür
• Die Tür hinten
• Die Dichtungen am Türeinstieg vorne und hinten
• Den Vordersitz
• Die Innenverkleidungen

Die elektrischen Kabelbäume lösen.

Ersetzen :

• Die B-Säule
• Das Wagendach

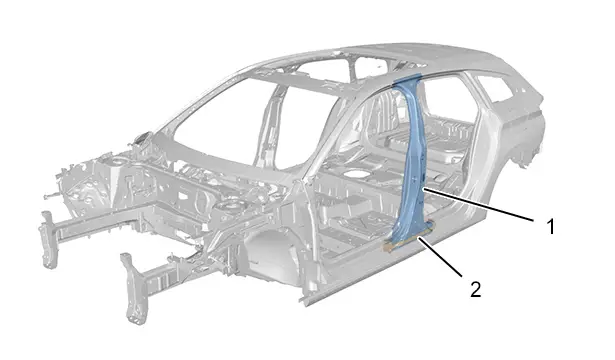

4. Lokalisierung Ersatzteil

Kennzeichnung	Bezeichnung
(1)	Verstärkung der B-Säule zusammengesetzt
(2)	Dehnbarer Einsatz außen an der B-Säule

5. Ersatzteil-Identifizierung

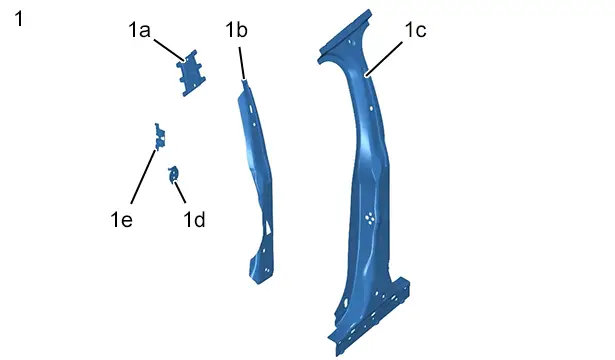

5.1. Zusammensetzung : Verstärkung der B-Säule zusammengesetzt

Kennzeichnung	Bezeichnung	Stärke	Art/Klassifizierung
(1)	Verstärkung der B-Säule zusammengesetzt	-	-
(1a)	Verstärkung der Umlenkung des vorderen Sicherheitsgurtes	1,60 mm	HLE
(1b)	Versteifung B-Säule	2,00 mm	UHLE
(1c)	Verstärkung der B-Säule	1,70 mm	UHLE
(1d)	Schraubaufnahme Türscharnier	2,00 mm	HLE
(1e)	Gewindeplattenkäfig für Schlieβplatte	1,47 mm	HLE

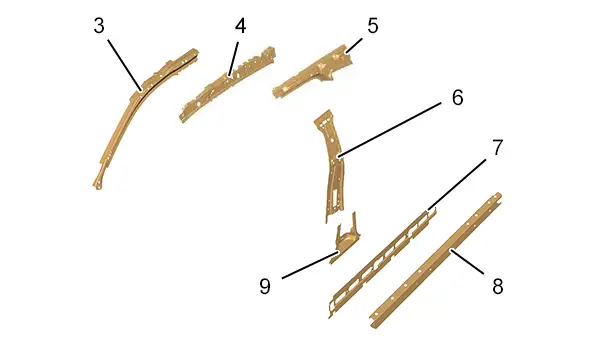

5.2. Identifizierung der mit dem Ersatzteil verbundenen Teile

Kennzeichnung	Bezeichnung	Stärke	Art/Klassifizierung
(3)	Verstärkung Dachsäule vorne	1,10 mm	UHLE
(4)	Dachholm-Innenblech	1,15 mm	UHLE
(5)	Verstärkung des Dachholms	1,10 mm	UHLE
(6)	B-Säulen-Innenblech	0,65 mm	HLE
(7)	Verstärkung Längsschwellersteg	1,15 mm	UHLE
(8)	Verstärkung Längsträger	2,00 mm	UHLE
(9)	Halterung des Gurtaufrollers vorne	1,30 mm	HLE

ACHTUNG : Für die Einstellung des Schweißgeräts die unterschiedliche Dicke der Teile beachten..

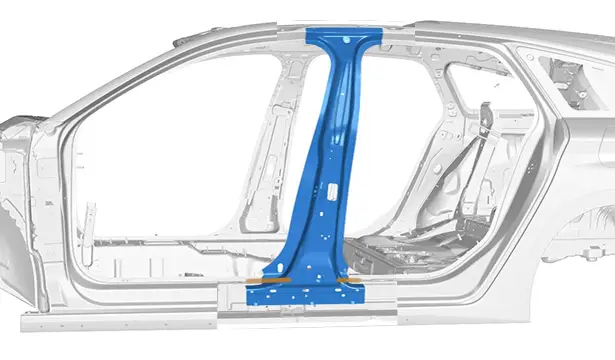

6. Ersatzteilvorbereitung

ACHTUNG : Beim Reinigen der Verbindungsränder nur Bürstenräder verwenden, um den Korrosionsschutz nicht zu beschädigen.

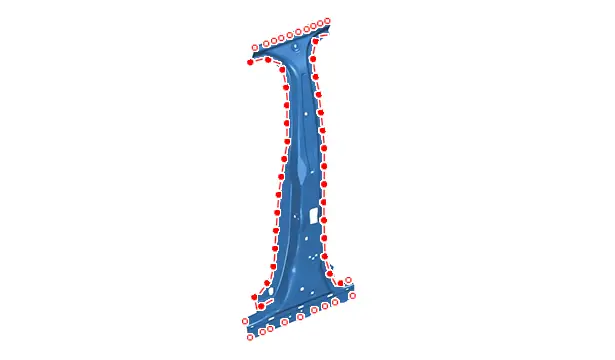

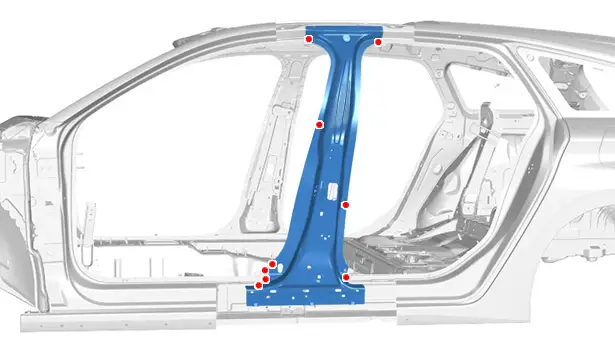

Anzeichnen, dann zur späteren Lochschweißung mit Durchmesser 7 bohren.

Die Verbindungsränder vorbereiten und durch schweißbare Grundierung schützen (Kennziffer "C7").

HINWEIS : Die schweißbare Grundierung auf den Innenflächen der zu schweißenden Bleche auftragen.

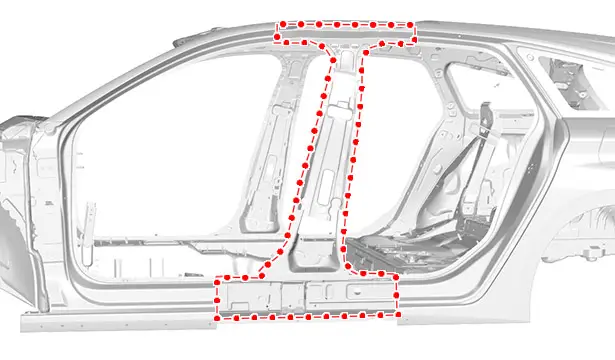

7. Ausschneiden des Teils an der Karosserie

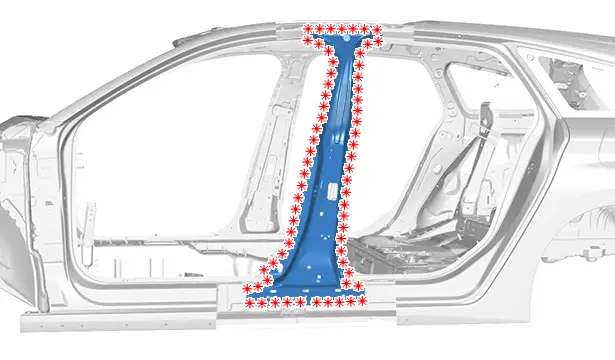

Die Punkte ausschneiden.

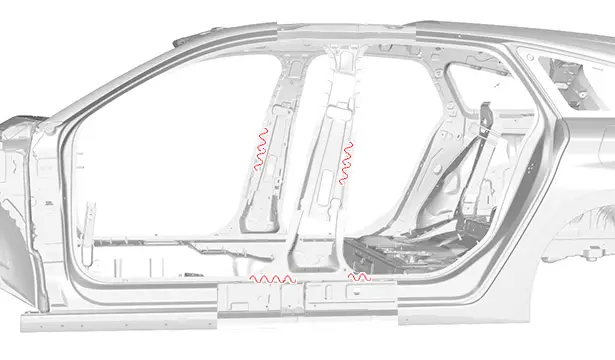

Die Verstärkung der B-Säule im Bereich der Strukturklebestreifen ablösen ; Mit Hilfe einer Warmluftpistole.

Die zusammengesetze Verstärkung der B-Säule ausbauen.

8. Reinigung und Vorbereitung der Karosserie

Die Verbindungsränder vorbereiten und durch schweißbare Grundierung schützen (Kennziffer "C7").

HINWEIS : Die schweißbare Grundierung auf den Innenflächen der zu schweißenden Bleche auftragen.

Strukturkleber auftragen (Kennziffer "B3").

9. Einpassen

Anordnen :

• Die zusammengesetzte Verstärkung der B-Säule
• Die Bauteile für die Einpassung

Kontrollieren :

• Die Position mit Hilfe eines der zugelassenen Messsysteme
• Spaltmaße und Bündigkeit

Das Teil in der Position halten.

10. Schweißen

ACHTUNG : Das Schweißgerät einstellen.

Einstellung des Schweißgeräts :

• Prüfung Elektroschweißpunkte ; Mit dem Werkzeug [1366-ZZ]
• Prüfstücke zur Überprüfung der Elektroschweißpunkte ; Mit dem Werkzeug [1366]

ACHTUNG : Die für die Verbindung eines neuen Teils erforderliche Anzahl an Schweißpunkten oder -nähten muss identisch mit der Anzahl an Schweißpunkten oder -nähten für die Befestigung des Originalteils sein.

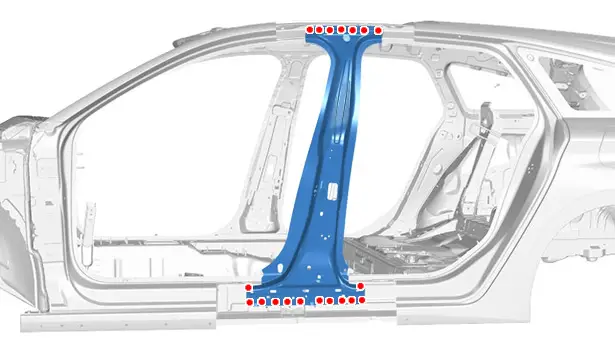

Durch MAG-Schweißpunkte schweißen.

Die MAG-Schweißpunkte abschleifen.

Durch Elektroschweißpunkte schweißen.

HINWEIS : Die restlichen Elektroschweißpunkte werden beim Schweißen der B-Säule ausgeführt..

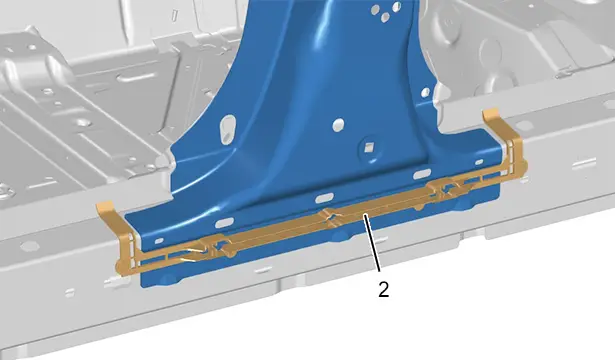

Den Schaumeinsatz (2) einsetzen .

11. Abdichtung Schutz

Auftragen :

• Eine Phosphatschicht auf die freigelegten Bereiche
• Eine Dichtmasse (Kennziffer "A1")
• Einen Steinschlagschutz (Kennziffer "C4")

Lackieren, dann im Reparaturbereich das Produkt mit der Kennziffer "C5" in die Hohlräume einsprühen.

12. Zusätzliche Arbeiten

Die elektrischen Kabelstränge und die ausgebauten Teile wieder einbauen.

13. Neuinitialisierung

WICHTIG : Die pyrotechnischen Systeme in Betrieb nehmen .

ACHTUNG : Die Arbeiten ausführen, die nach einem Wiederanklemmen der Bordnetzbatterien durchgeführt werden müssen .

Die Bordnetzbatterien wieder anklemmen (Gemäß dem speziellen Verfahren ).
