WICHTIG : Die Sicherheits- und Sauberkeitsvorkehrungen beachten
.
WICHTIG : Alle Mitarbeiter, die Arbeiten an einem Fahrzeug mit Antriebsbatterien durchführen, müssen eine spezielle Schulung zu Elektrofahrzeugen absolviert haben und berechtigt sein, Arbeiten an diesen Fahrzeugen durchzuführen(die geltenden nationalen Bestimmungen beachten).
1. Systematischer Austausch von Teilen
Bezeichnung | Menge |
O-Ringe (Ölfilter des automatisierten Hybrid-Doppelkupplungsschaltgetriebes) | 2 |
Ölfilter des automatisierten Hybrid-Doppelkupplungsschaltgetriebes | 1 |
2. Vorarbeiten
Das Fahrzeug auf eine Hebebühne stellen.
ACHTUNG : Die durchzuführenden Arbeiten vor einem Abklemmen der Bordnetzbatterie ausführen
.
ACHTUNG : Bei einem Fahrzeug mit 2 Batterien die spezifischen Arbeitsschritte zum Abklemmen und Wiederanschließen der Bordnetzbatterien durchführen..
Die Bordnetzbatterie(n) abklemmen (Je nach Ausstattung).
Ölwechsel des automatisierten Hybrid-Doppelkupplungsschaltgetriebes vornehmen
.
Ausbauen :
3. Ausbau

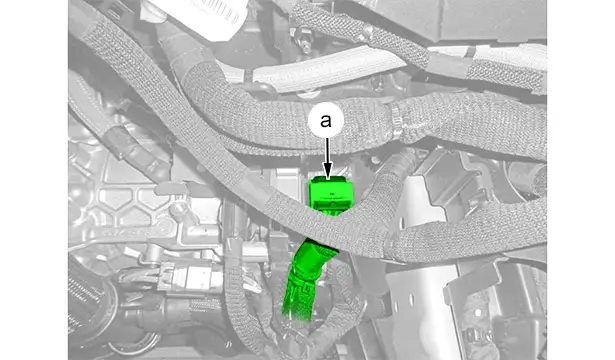

Den Stecker abklemmen (bei "a").

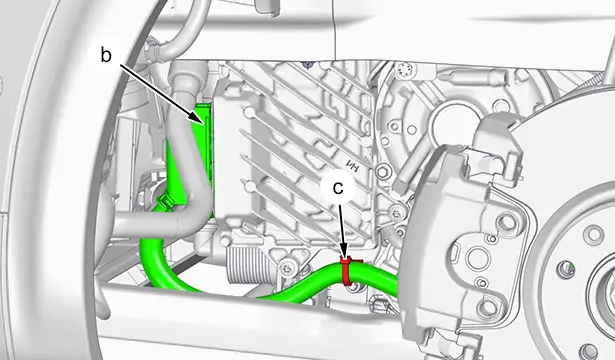

Den Stecker abklemmen (bei "b").
Den elektrischen Kabelstrang lösen (bei "c").

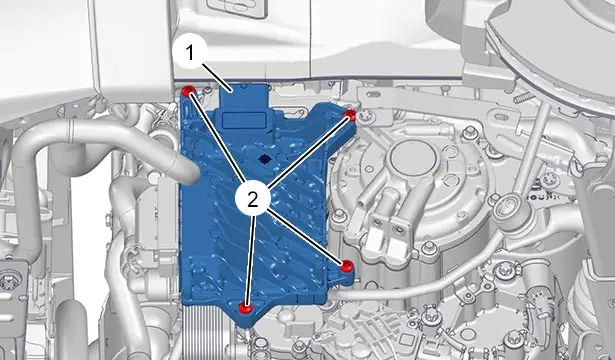

Ausbauen :

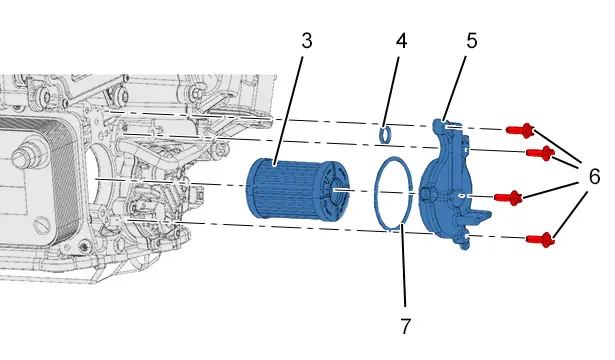

Ausbauen :
4. Einbau
ACHTUNG : Die Anzugsdrehmomente beachten.
GETRIEBE TYP EDCT 6 GANG UND AUT 6-GANG-SCHALTGETR HYBRID
Anzugsdrehmomente :
Wieder einbauen :
Den elektrischen Kabelstrang befestigen (bei "c").
Wieder anschließen :
5. Zusatzarbeiten
ACHTUNG : Die erforderlichen Arbeiten nach dem Wiederanklemmen der Bordnetzbatterie ausführen
.
ACHTUNG : Bei einem Fahrzeug mit 2 Batterien die spezifischen Arbeitsschritte zum Abklemmen und Wiederanschließen der Bordnetzbatterien durchführen..
Die Bordnetzbatterie wieder anklemmen.
Wieder einbauen :
Ölstand des automatisierten Hybrid-Doppelkupplungsschaltgetriebe auffüllen
.
Das Fahrzeug auf die Räder stellen.
