WICHTIG : Vor allen Arbeiten an der Struktur eines Fahrzeugs mit integrierter elektrischer Energie (Elektrofahrzeug/Hybridfahrzeug) muss das Fahrzeug durch einen dazu befugten Techniker in einen sicheren Zustand versetzt werden..
WICHTIG : Die Sicherheits- und Sauberkeitsvorkehrungen beachten .
WICHTIG : Alle erforderlichen Vorkehrungen für pyrotechnische Systeme beachten .
WICHTIG : Reparaturarbeiten an einem Fahrzeug mit integrierter elektrischer Energie (Elektrofahrzeug/Hybridfahrzeug) dürfen nur von einer dazu befugten Person durchgeführt werden..
ACHTUNG : An allen blanken Flächen muss der Korrosionschutz durch elektrolytisches Verzinken nach dem zugelassenen Verfahren wiederhergestellt werden .
ACHTUNG : Die für die Verbindung eines neuen Teils erforderliche Anzahl an Schweißpunkten oder -nähten muss identisch mit der Anzahl an Schweißpunkten oder -nähten für die Befestigung des Originalteils sein.
1. Information
Arten der Schweißpunkte oder -nähte durch Lichtbogenverfahren :
Bezeichnung der hochfesten Bleche :
HINWEIS : Die vom Hersteller angegebenen Mittel verwenden .
2. Werkzeug
Material :
Werkzeug | Teilenummer | Bezeichnung |

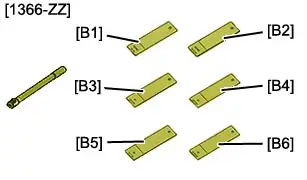

| [1366-ZZ] | Werkzeugkoffer zur Überprüfung der Elektroschweißpunkte |

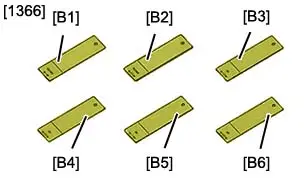

| [1366] | Prüfstücke zur Überprüfung der Elektroschweißpunkte |

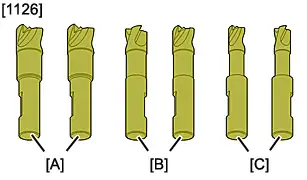

| [1126] | Reparaturkoffer zum Ausbohren |

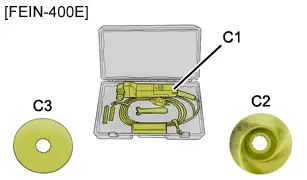

| [FEIN-400E] | Koffer elektrisches Messer FEIN-400E-"C1" Elektroschneider -"C2" Sägeblatt "FEIN" mit versetzter Nabe-"C3" Klinge Nr. 103 |
3. Vorarbeiten
WICHTIG : Die pyrotechnischen Systeme außer Betrieb setzen .
ACHTUNG : Die Arbeiten ausführen, die vor dem Abklemmen der Bordnetzbatterien durchgeführt werden müssen .
Die Bordnetzbatterien abklemmen (Gemäß dem speziellen Verfahren ).
ACHTUNG : Bauteile, die sich im Reparaturbereich befinden und durch Hitze oder Staub beschädigt werden können, ausbauen oder schützen.
Ausbauen :
Die elektrischen Kabelbäume lösen.
Die Auflage des Frontteils ersetzen.

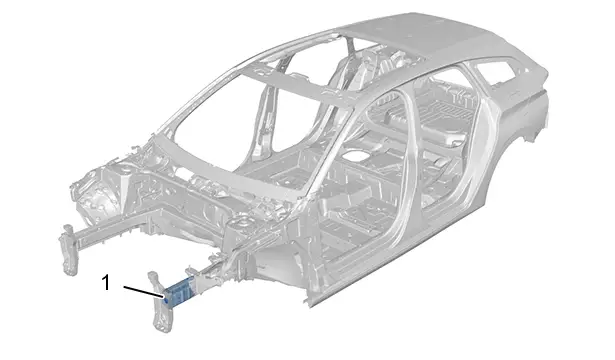

4. Positionsbestimmung : Ersatzteil
Kennzeichnung | Bezeichnung |
(1) | Frontlängsträger vorn links, Schnitt vorn |
5. Ersatzteil-Identifizierung

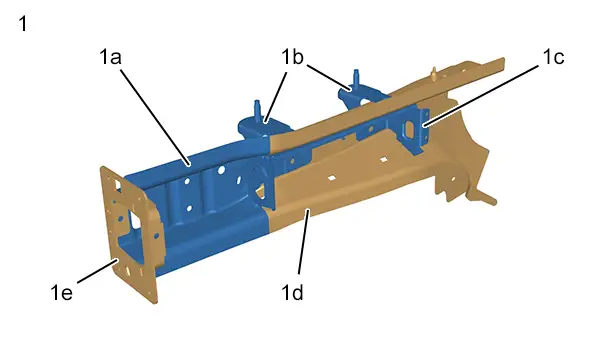

5.1. Zusammensetzung : Frontlängsträger vorn links, Schnitt vorn
Kennzeichnung | Bezeichnung | Stärke | Art/Klassifizierung |
(1) | Längsträger vorne links | - | - |
(1a) | Frontlängsträger vorn links, Schnitt vorn | 1,76 mm | THLE |
(1b) | Getriebehalterungen | 3,00 mm | THLE |
(1c) | Vordere Abschlüsse Frontlängsträger | 1,35 mm | THLE |
(1d) | Längsträger vorne links (Teilabschnitt hinten) | 1,95 mm | THLE |
(1e) | Längsträgeransatz | 3,00 mm | THLE |

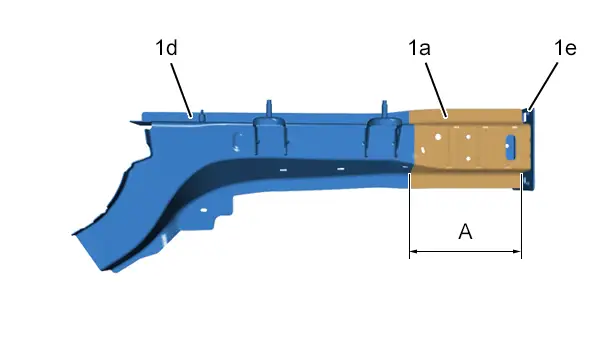

5.2. Positionsbestimmung : Zusammenfügen am Ersatzteil
"A" = 217 mm (Anschlusszone).
Kennzeichnung | Bezeichnung | Stärke | Art/Klassifizierung |
(1d) | Längsträger vorne links (Teilabschnitt hinten) | 1,95 mm | THLE |
(1a) | Längsträger vorne links (Teilabschnitt vorne) | 1,76 mm | THLE |
(1e) | Längsträgeransatz | 3,00 mm | THLE |
ACHTUNG : Die unterschiedliche Wandstärke des Teils bei der Einstellung des Schweißgeräts beachten.

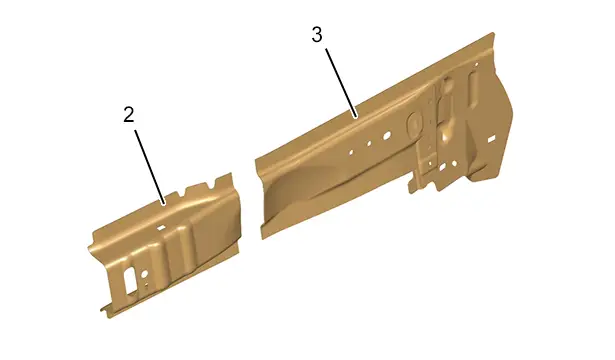

5.3. Identifizierung der mit dem Ersatzteil verbundenen Teile
Kennzeichnung | Bezeichnung | Stärke | Art/Klassifizierung |
(2) | Längsträger-Unterteil vorne links (Teilabschnitt vorne) | 1,47 mm | THLE |
(3) | Längsträger-Unterteil vorne links (Teilabschnitt hinten) | 1,95 mm | THLE |
6. Ersatzteilvorbereitung
ACHTUNG : Beim Reinigen der Verbindungsränder nur Bürstenräder verwenden, um den Korrosionsschutz nicht zu beschädigen.

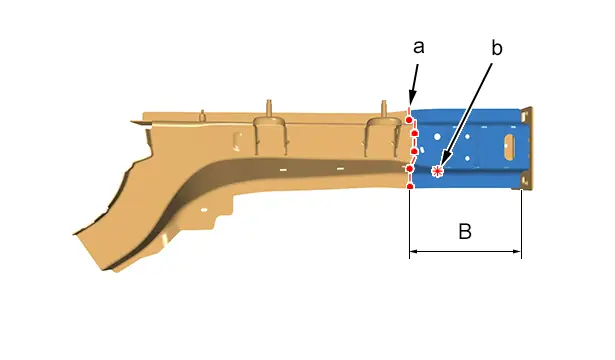

"B" = 217 mm.
Den Punkt aufschneiden (bei "b").
(bei "a") gemäß Maß "B" anzeichnen, dann auschneiden.
Die Verbindungsränder vorbereiten und durch schweißbare Grundierung schützen (Kennziffer "C7").
HINWEIS : Die schweißbare Grundierung auf den Innenflächen der zu schweißenden Bleche auftragen.

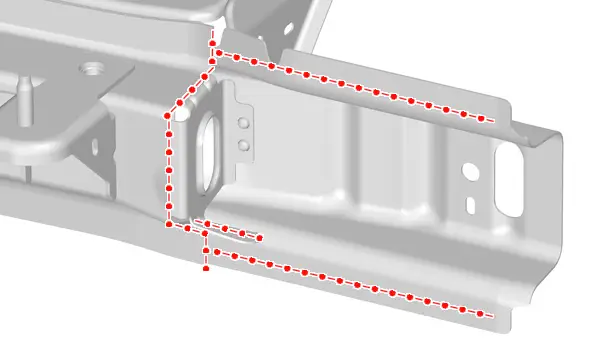

7. Ausschneiden des Teils an der Karosserie

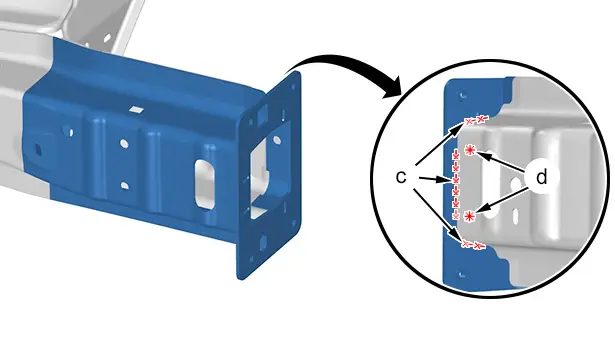

Die Schweißnähte auftrennen (bei "c").
Die Punkte ausschneiden (bei "d").
"C" = 217 mm.
(bei "e") gemäß Maß "C" anzeichnen, dann auschneiden.

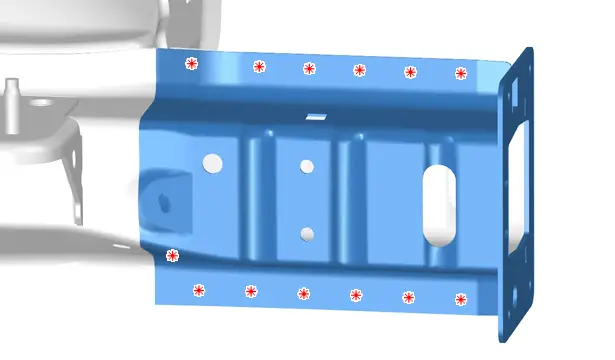

Die Punkte ausschneiden.
Den Längsträger vorne links ausbauen (Teilabschnitt vorne).
8. Reinigung und Vorbereitung der Karosserie
Die Verbindungsränder vorbereiten und durch schweißbare Grundierung schützen (Kennziffer "C7").
HINWEIS : Die schweißbare Grundierung auf den Innenflächen der zu schweißenden Bleche auftragen.

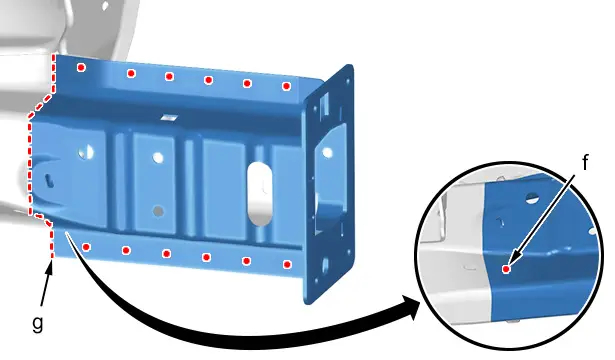

9. Einpassen
Anordnen :
Kontrollieren :
Die Schnitte anpassen (falls erforderlich).
Das Teil in der Position halten.
10. Schweißen
ACHTUNG : Das Schweißgerät einstellen.
Einstellung des Schweißgeräts :
ACHTUNG : Die für die Verbindung eines neuen Teils erforderliche Anzahl an Schweißpunkten oder -nähten muss identisch mit der Anzahl an Schweißpunkten oder -nähten für die Befestigung des Originalteils sein.
Schweißen :
Abschleifen :
Lochschweißen.
Die MAG-Schweißpunkte abschleifen.

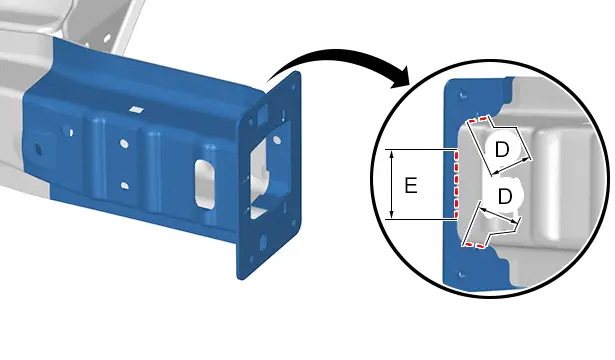

"D" = 20 mm.
"E" = 50 mm.
Durch MAG-Schweißnähte schweißen.
11. Abdichtung Schutz
Auftragen :
Lackieren, dann im Reparaturbereich das Produkt mit der Kennziffer "C5" in die Hohlräume einsprühen.
12. Zusätzliche Arbeiten
Die elektrischen Kabelstränge und die ausgebauten Teile wieder einbauen.
13. Neuinitialisierung
WICHTIG : Die pyrotechnischen Systeme in Betrieb nehmen .
ACHTUNG : Die Arbeiten ausführen, die nach einem Wiederanklemmen der Bordnetzbatterien durchgeführt werden müssen .
Die Bordnetzbatterien wieder anklemmen (Gemäß dem speziellen Verfahren ).
