Peugeot 308: Austausch : Frontlängsträger vorn rechts, Schnitt vorn

WICHTIG : Vor allen Arbeiten an der Struktur eines Fahrzeugs mit integrierter elektrischer Energie (Elektrofahrzeug/Hybridfahrzeug) muss das Fahrzeug durch einen dazu befugten Techniker in einen sicheren Zustand versetzt werden..

WICHTIG : Die Sicherheits- und Sauberkeitsvorkehrungen beachten .

WICHTIG : Alle erforderlichen Vorkehrungen für pyrotechnische Systeme beachten .

WICHTIG : Reparaturarbeiten an einem Fahrzeug mit integrierter elektrischer Energie (Elektrofahrzeug/Hybridfahrzeug) dürfen nur von einer dazu befugten Person durchgeführt werden..

ACHTUNG : An allen blanken Flächen muss der Korrosionschutz durch elektrolytisches Verzinken nach dem zugelassenen Verfahren wiederhergestellt werden .

ACHTUNG : Die für die Verbindung eines neuen Teils erforderliche Anzahl an Schweißpunkten oder -nähten muss identisch mit der Anzahl an Schweißpunkten oder -nähten für die Befestigung des Originalteils sein.

1. Information

Arten der Schweißpunkte oder -nähte durch Lichtbogenverfahren :

• MIG-Schweißlöten mit Schweißdraht aus Kupferaluminium unter Verwendung von Inertgas
• MAG-Schweißen mit Schweißdraht aus Stahl unter Verwendung von Aktivgas

Bezeichnung der hochfesten Bleche :

• HLE : Hochfester Stahl
• THLE : Höherfester Stahl
• UHLE : Ultrahochfester Stahl

HINWEIS : Die vom Hersteller angegebenen Mittel verwenden .

2. Werkzeug

Material :

• Bügelbohrmaschine zum Aufschneiden von Elektroschweißpunkten
• Heißluftpistole
• Elektronisches Messsystem
• Mechanisches Messsystem

Werkzeug	Teilenummer	Bezeichnung

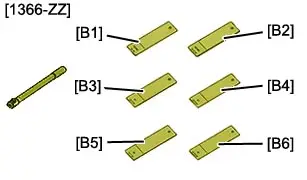

	[1366-ZZ]	Werkzeugkoffer zur Überprüfung der Elektroschweißpunkte

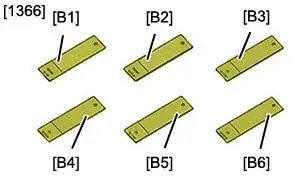

	[1366]	Prüfstücke zur Überprüfung der Elektroschweißpunkte

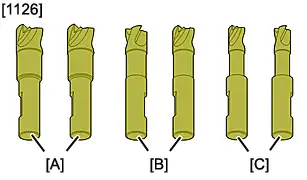

	[1126]	Reparaturkoffer zum Ausbohren

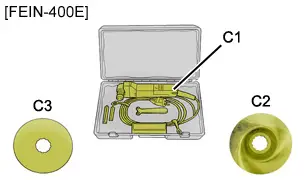

	[FEIN-400E]	Koffer elektrisches Messer "FEIN-400E"-"C1" Elektroschneider -"C2" Sägeblatt "FEIN" mit versetzter Nabe-"C3" Klinge Nr. 103

3. Vorarbeiten

WICHTIG : Die pyrotechnischen Systeme außer Betrieb setzen .

ACHTUNG : Die Arbeiten ausführen, die vor dem Abklemmen der Bordnetzbatterien durchgeführt werden müssen .

Die Bordnetzbatterien abklemmen (Gemäß dem speziellen Verfahren ).

ACHTUNG : Bauteile, die sich im Reparaturbereich befinden und durch Hitze oder Staub beschädigt werden können, ausbauen oder schützen.

Ausbauen :

• Den vorderen Stoßfänger
• Den Scheinwerfer
• Die Kühlerventilatorgruppe
• Den oberen Querträger
• Den unteren Querträger
• Die Halterung der Frontblechhälfte

Die elektrischen Kabelbäume lösen.

Die Auflage des Frontteils ersetzen.

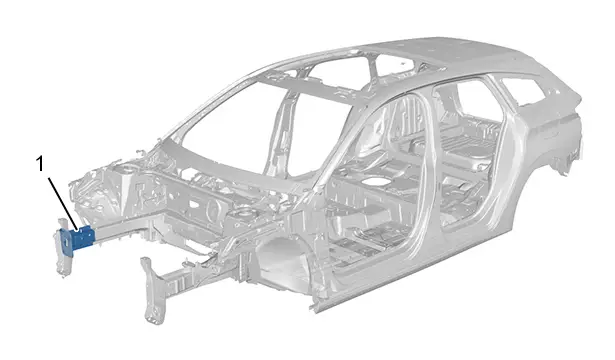

4. Positionsbestimmung : Ersatzteil

Kennzeichnung	Bezeichnung
(1)	Längsträger vorne rechts vorderer Abschnitt

5. Ersatzteil-Identifizierung

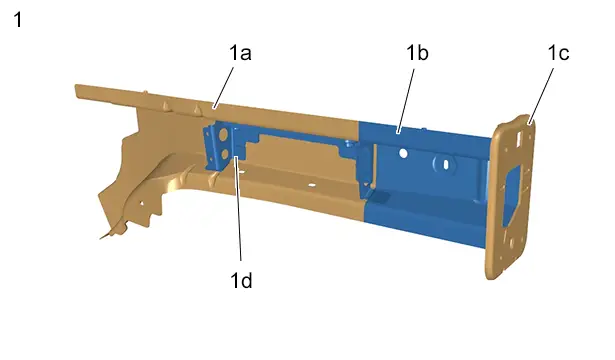

5.1. Zusammensetzung : Längsträger vorne rechts vorderer Abschnitt

Kennzeichnung	Bezeichnung	Stärke	Art/Klassifizierung
(1)	Frontlängsträger rechts, vollständig	-	-
(1a)	Längsträger vorn rechts hinterer Abschnitt	1,95 mm	THLE
(1b)	Längsträger vorne rechts vorderer Abschnitt	1,76 mm	THLE
(1c)	Längsträgeransatz	3,00 mm	THLE
(1d)	Vorderer Abschluss des Längsträgers vorne	1,35 mm	THLE

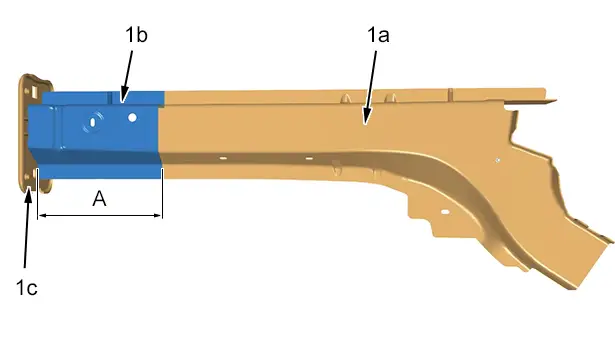

5.2. Positionsbestimmung : Zusammenfügen am Ersatzteil

"A" = 192 mm (Anschlusszone).

Kennzeichnung	Bezeichnung	Stärke	Art/Klassifizierung
(1a)	Längsträger vorn rechts hinterer Abschnitt	1,95 mm	THLE
(1b)	Längsträger vorne rechts vorderer Abschnitt	1,76 mm	THLE
(1c)	Längsträgeransatz	3,00 mm	THLE

ACHTUNG : Die unterschiedliche Wandstärke des Teils bei der Einstellung des Schweißgeräts beachten.

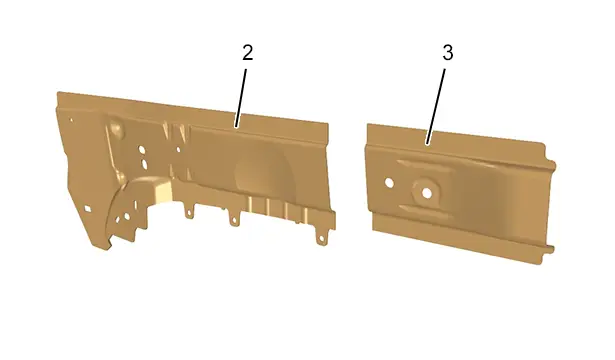

5.3. Identifizierung der mit dem Ersatzteil verbundenen Teile

Kennzeichnung	Bezeichnung	Stärke	Art/Klassifizierung
(2)	Längsträgerplatte vorne rechts, hinterer Bereich	1,95 mm	THLE
(3)	Längsträgerplatte vorne rechts, vorderer Bereich	1,47 mm	THLE

6. Ersatzteilvorbereitung

ACHTUNG : Beim Reinigen der Verbindungsränder nur Bürstenräder verwenden, um den Korrosionsschutz nicht zu beschädigen.

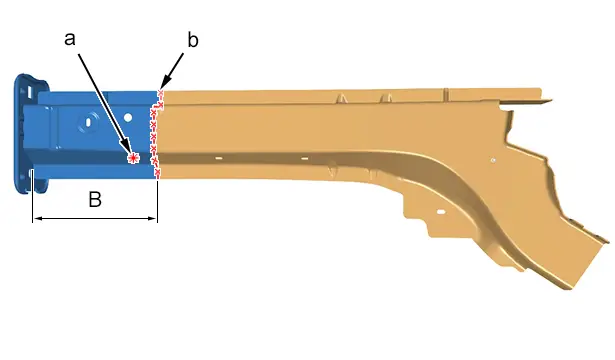

"B" = 192 mm.

Den Punkt aufschneiden (bei "a").

(bei "b") gemäß Maß "B" anzeichnen, dann auschneiden.

Die Verbindungsränder vorbereiten und durch schweißbare Grundierung schützen (Kennziffer "C7").

HINWEIS : Die schweißbare Grundierung auf den Innenflächen der zu schweißenden Bleche auftragen.

7. Ausschneiden des Teils an der Karosserie

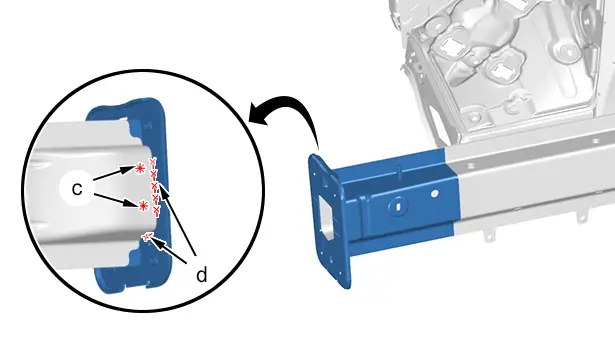

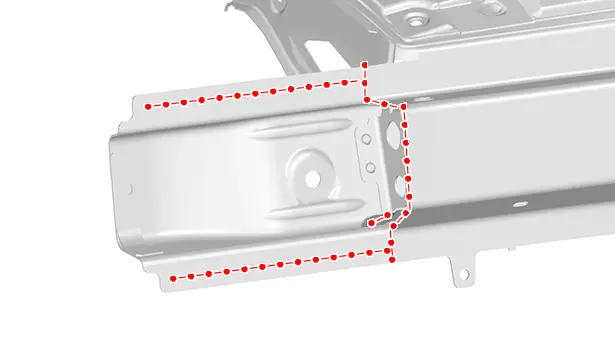

Die Punkte ausschneiden (bei "c").

Die Schweißnähte auftrennen (bei "d").

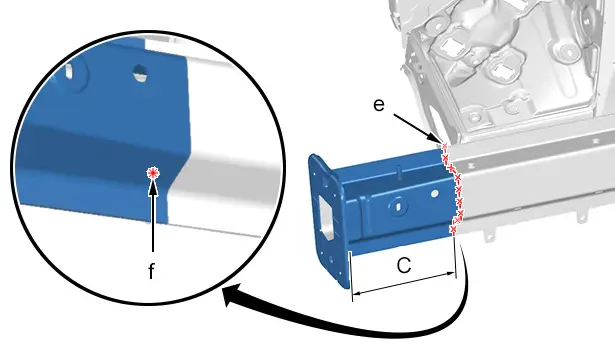

"C" = 192 mm.

(bei "e") gemäß Maß "C" anzeichnen, dann auschneiden.

Den Punkt aufschneiden (bei "f").

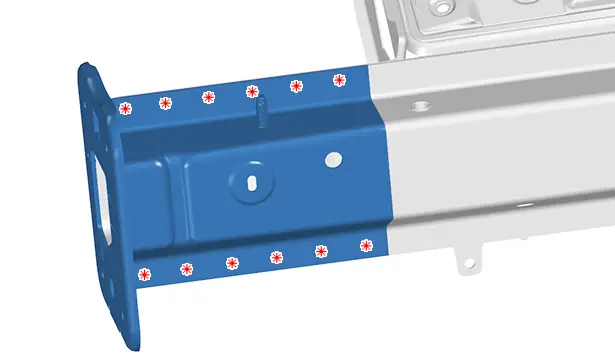

Die Punkte ausschneiden.

Den vorderen Teil des Längsträgers vorne rechts ausbauen.

8. Reinigung und Vorbereitung der Karosserie

Die Verbindungsränder vorbereiten und durch schweißbare Grundierung schützen (Kennziffer "C7").

HINWEIS : Die schweißbare Grundierung auf den Innenflächen der zu schweißenden Bleche auftragen.

9. Einpassen

Anordnen :

• Der vordere Teil des Längsträgers vorne rechts
• Die Bauteile für die Einpassung

Kontrollieren :

• Spaltmaße und Bündigkeit
• Die Position mit Hilfe eines der zugelassenen Messsysteme

Die Schnitte anpassen (falls erforderlich).

Das Teil in der Position halten.

10. Schweißen

ACHTUNG : Das Schweißgerät einstellen.

Einstellung des Schweißgeräts :

• Prüfung Elektroschweißpunkte ; Mit dem Werkzeug [1366-ZZ]
• Prüfstücke zur Überprüfung der Elektroschweißpunkte ; Mit dem Werkzeug [1366]

ACHTUNG : Die für die Verbindung eines neuen Teils erforderliche Anzahl an Schweißpunkten oder -nähten muss identisch mit der Anzahl an Schweißpunkten oder -nähten für die Befestigung des Originalteils sein.

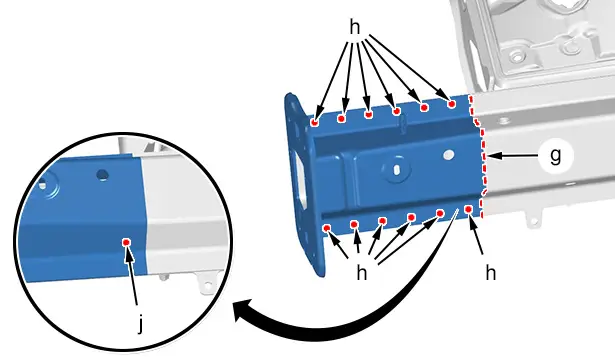

Schweißen :

• Mit MAG-Schweißnaht(bei "g")
• Mit Elektroschweißpunkten (bei "h")
• Mit einem MAG-Lochpunkt (bei "j")

Die MAG-Schweißnähte abschleifen.

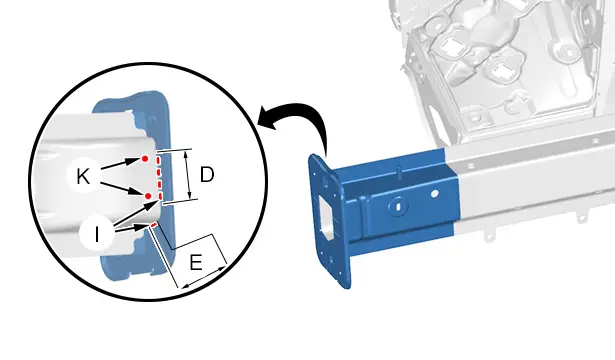

"D" = 50 mm.

"E" = 20 mm.

Schweißen :

• Mit MAG-Lochschweißpunkten (bei "k")
• Mit MAG-Schweißnaht (bei "l")

Die MAG-Schweißnähte abschleifen.

11. Abdichtung Schutz

Auftragen :

• Eine Phosphatschicht auf die freigelegten Bereiche
• Eine Dichtmasse (Kennziffer "A1")

Lackieren, dann im Reparaturbereich das Produkt mit der Kennziffer "C5" in die Hohlräume einsprühen.

12. Zusätzliche Arbeiten

Die elektrischen Kabelstränge und die ausgebauten Teile wieder einbauen.

13. Neuinitialisierung

WICHTIG : Die pyrotechnischen Systeme in Betrieb nehmen .

ACHTUNG : Die Arbeiten ausführen, die nach einem Wiederanklemmen der Bordnetzbatterien durchgeführt werden müssen .

Die Bordnetzbatterien wieder anklemmen (Gemäß dem speziellen Verfahren ).
