Peugeot 308: Austausch : Längsträgerplatte vorne rechts, vorderer Bereich

WICHTIG : Vor jedem Eingriff an der Struktur eines Fahrzeugs, das mit einer Antriebsbatterie ausgestattet ist, muss das Fahrzeug spannungsfrei geschaltet werden.

WICHTIG : Die Sicherheits- und Sauberkeitsvorkehrungen beachten .

WICHTIG : Alle erforderlichen Vorkehrungen für pyrotechnische Systeme beachten .

WICHTIG : Alle Mitarbeiter, die Arbeiten an einem Fahrzeug mit Antriebsbatterien durchführen, müssen eine spezielle Schulung zu Elektrofahrzeugen absolviert haben und berechtigt sein, Arbeiten an diesen Fahrzeugen durchzuführen (die geltenden nationalen Bestimmungen beachten).

ACHTUNG : An allen blanken Flächen muss der Korrosionschutz durch elektrolytisches Verzinken nach dem zugelassenen Verfahren wiederhergestellt werden .

ACHTUNG : Die für die Verbindung eines neuen Teils erforderliche Anzahl an Schweißpunkten oder -nähten muss identisch mit der Anzahl an Schweißpunkten oder -nähten für die Befestigung des Originalteils sein.

1. Information

Arten der Schweißpunkte oder -nähte durch Lichtbogenverfahren :

• MIG-Schweißlöten mit Schweißdraht aus Kupferaluminium unter Verwendung von Inertgas
• MAG-Schweißen mit Schweißdraht aus Stahl unter Verwendung von Aktivgas

Bezeichnung der hochfesten Bleche :

• HLE : Hochfester Stahl
• THLE : Höherfester Stahl
• UHLE : Ultrahochfester Stahl

HINWEIS : Die vom Hersteller angegebenen Mittel verwenden .

2. Werkzeug

Material :

• Bügelbohrmaschine zum Aufschneiden von Elektroschweißpunkten
• Heißluftpistole

Werkzeug	Teilenummer	Bezeichnung

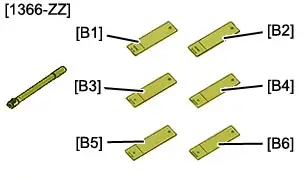

	[1366-ZZ]	Werkzeugkoffer zur Überprüfung der Elektroschweißpunkte

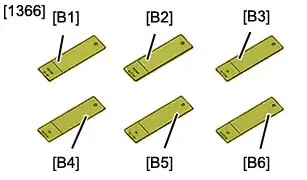

	[1366]	Prüfstücke zur Überprüfung der Elektroschweißpunkte

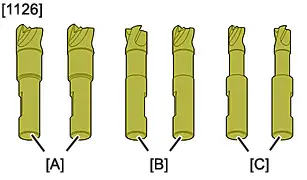

	[1126]	Reparaturkoffer zum Ausbohren

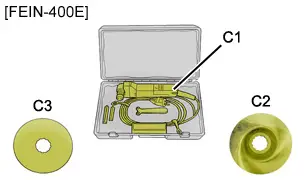

	[FEIN-400E]	Koffer elektrisches Messer "FEIN-400E"-"C1" Elektroschneider -"C2" Sägeblatt "FEIN" mit versetzter Nabe-"C3" Klinge Nr. 103

3. Vorarbeiten

WICHTIG : Die pyrotechnischen Systeme außer Betrieb setzen .

ACHTUNG : Die durchzuführenden Arbeiten vor einem Abklemmen der Bordnetzbatterie ausführen .

ACHTUNG : Bei einem Fahrzeug mit 2 Batterien die spezifischen Arbeitsschritte zum Abklemmen und Wiederanschließen der Bordnetzbatterien durchführen..

Die Bordnetzbatterie(n) abklemmen (je nach Ausstattung).

ACHTUNG : Bauteile, die sich im Reparaturbereich befinden und durch Hitze oder Staub beschädigt werden können, ausbauen oder schützen.

Ausbauen :

• Den vorderen Stoßfänger
• Den Scheinwerfer
• Die Antriebseinheit
• Den oberen Querträger
• Den unteren Querträger
• Die Halterung der Frontblechhälfte

Die elektrischen Kabelbäume lösen.

Ersetzen :

• Den Radkasten vorne
• Die Auflage der Frontblechhälfte
• Den Ansatz Längsträger vorne

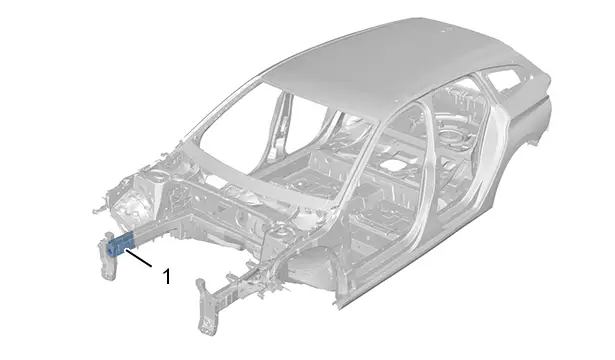

4. Lokalisierung Ersatzteil

Kennzeichnung	Bezeichnung
(1)	Längsträger-Unterteil vorne rechts (vorderer Teil)

5. Ersatzteil-Identifizierung

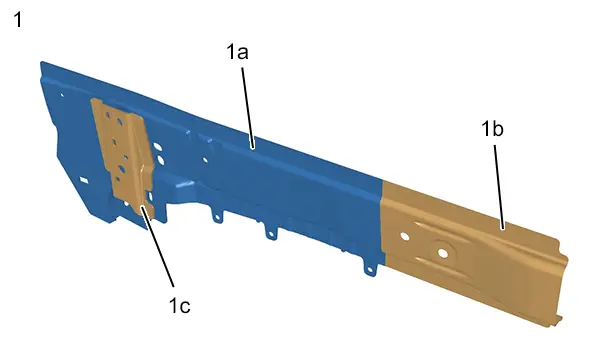

5.1. Zusammensetzung : Längsträger-Unterteil vorne rechts

Kennzeichnung	Bezeichnung	Stärke	Art/Klassifizierung
(1)	Längsträger-Unterteil vorne rechts komplett	-	-
(1a)	Längsträger-Unterteil vorne rechts (hinterer Teil)	1,95 mm	THLE
(1b)	Längsträger-Unterteil vorne rechts (vorderer Teil)	1,47 mm	THLE
(1c)	Verstärkung Längsträger-Unterteil vorne rechts	2,80 mm	HLE

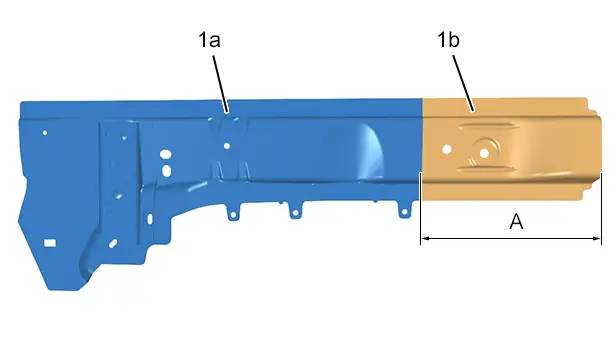

5.2. Ermittlung der Überlappungsstelle am Ersatzteil

"A" = 227 mm (Anschlusszone).

Kennzeichnung	Bezeichnung	Stärke	Art/Klassifizierung
(1a)	Längsträger-Unterteil vorne rechts (hinterer Teil)	1,95 mm	THLE
(1b)	Längsträger-Unterteil vorne rechts (vorderer Teil)	1,47 mm	THLE

ACHTUNG : Die unterschiedliche Wandstärke des Teils bei der Einstellung des Schweißgeräts beachten.

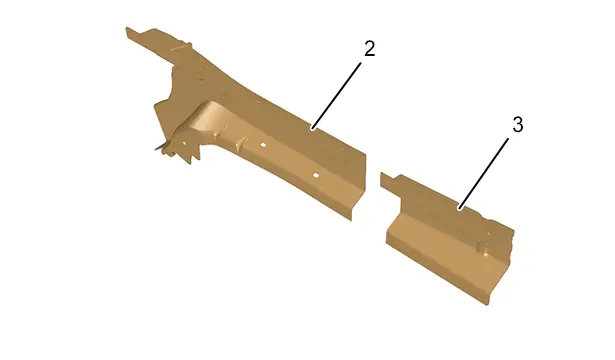

5.3. Identifizierung der mit dem Ersatzteil verbundenen Teile

Kennzeichnung	Bezeichnung	Stärke	Art/Klassifizierung
(2)	Längsträger vorne rechts (hinterer Teil)	1,95 mm	THLE
(3)	Längsträger vorne rechts (vorderer Teil)	1,76 mm	THLE

6. Ersatzteilvorbereitung

ACHTUNG : Beim Reinigen der Verbindungsränder nur Bürstenräder verwenden, um den Korrosionsschutz nicht zu beschädigen.

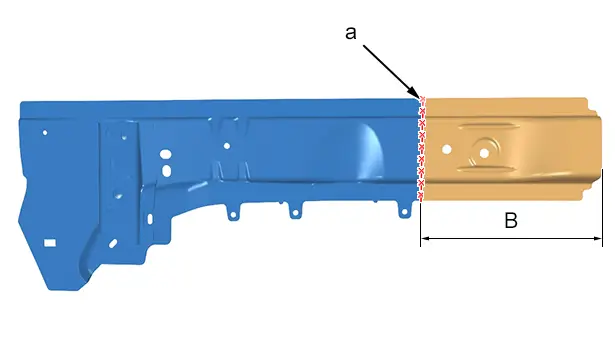

"B" = 227 mm.

(bei "a") gemäß Maß "B" anzeichnen, dann auschneiden.

Die Verbindungsränder vorbereiten und durch schweißbare Grundierung schützen (Kennziffer "C7").

HINWEIS : Die schweißbare Grundierung auf den Innenflächen der zu schweißenden Bleche auftragen.

7. Ausschneiden des Teils an der Karosserie

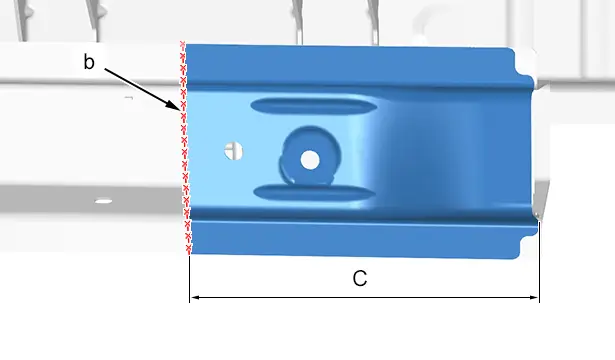

"C" = 227 mm.

(bei "b") gemäß Maß "C" anzeichnen, dann auschneiden.

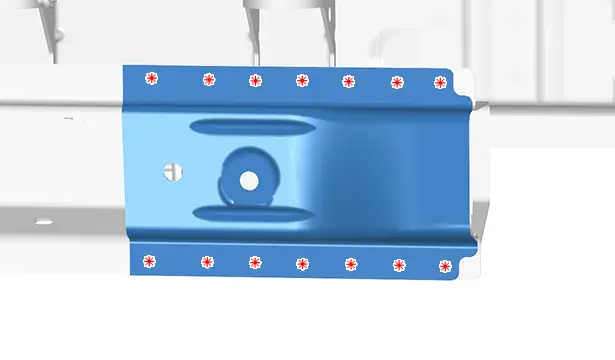

Die Punkte ausschneiden.

Das Längsträger-Unterteil vorne rechts ausbauen (vorderer Teil).

8. Reinigung und Vorbereitung der Karosserie

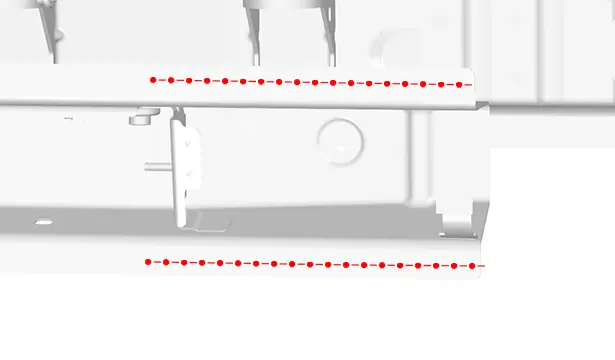

Die Verbindungsränder vorbereiten und durch schweißbare Grundierung schützen (Kennziffer "C7").

HINWEIS : Die schweißbare Grundierung auf den Innenflächen der zu schweißenden Bleche auftragen.

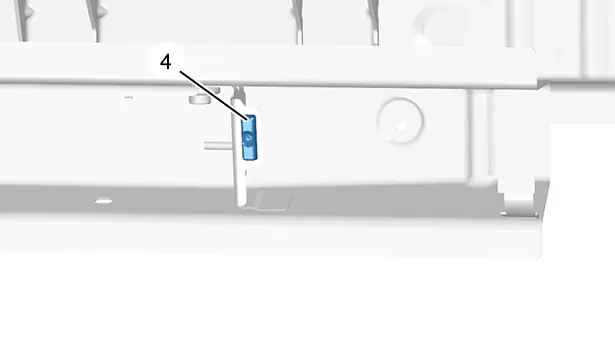

Die Abdichtung des Struktureinsatzes (4) durchführen .

9. Einpassen

Anordnen :

• Das Längsträger-Unterteil vorne rechts (vorderer Teil)
• Die Bauteile für die Einpassung

Spaltmaße und Bündigkeit kontrollieren .

Die Schnitte anpassen (falls erforderlich).

Das Teil in der Position halten.

10. Schweißen

ACHTUNG : Das Schweißgerät einstellen.

Einstellung des Schweißgeräts :

• Prüfung Elektroschweißpunkte ; Mit dem Werkzeug [1366-ZZ]
• Prüfstücke zur Überprüfung der Elektroschweißpunkte ; Mit dem Werkzeug [1366]

ACHTUNG : Die für die Verbindung eines neuen Teils erforderliche Anzahl an Schweißpunkten oder -nähten muss identisch mit der Anzahl an Schweißpunkten oder -nähten für die Befestigung des Originalteils sein.

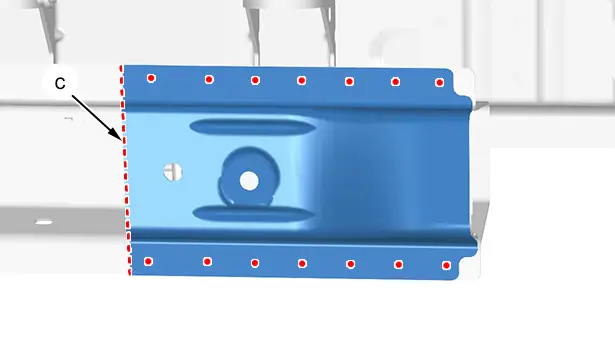

Schweißen :

• Mit MAG-Schweißnaht (bei "c")
• Mit Elektroschweißpunkten

Die MAG-Schweißnähte abschleifen.

11. Abdichtung Schutz

Auftragen :

• Eine Phosphatschicht auf die freigelegten Bereiche
• Eine Dichtmasse (Kennziffer "A1")

Lackieren, dann im Reparaturbereich das Produkt mit der Kennziffer "C5" in die Hohlräume einsprühen.

12. Zusätzliche Arbeiten

Die elektrischen Kabelstränge und die ausgebauten Teile wieder einbauen.

13. Neuinitialisierung

WICHTIG : Die pyrotechnischen Systeme in Betrieb nehmen .

Das Fahrzeug wieder unter Spannung setzen.

ACHTUNG : Die erforderlichen Arbeiten nach dem Wiederanklemmen der Bordnetzbatterie ausführen .

ACHTUNG : Bei einem Fahrzeug mit 2 Batterien die spezifischen Arbeitsschritte zum Abklemmen und Wiederanschließen der Bordnetzbatterien durchführen..

Die Bordnetzbatterie(n) wieder anschließen (je nach Ausstattung).
