Peugeot 308: Ausbau - Einbau : Kühler des Kühlsystems des Elektroantriebsstrangs

WICHTIG : Die Sicherheits- und Sauberkeitsvorkehrungen beachten .

WICHTIG : Alle Mitarbeiter, die Arbeiten an einem Fahrzeug mit Antriebsbatterien durchführen, müssen eine spezielle Schulung zu Elektrofahrzeugen absolviert haben und berechtigt sein, Arbeiten an diesen Fahrzeugen durchzuführen(die geltenden nationalen Bestimmungen beachten).

1. Vorarbeiten

Das Fahrzeug auf eine 2-Säulen-Hebebühne stellen.

ACHTUNG : Die Arbeiten ausführen, die vor dem Abklemmen der Bordnetzbatterien durchgeführt werden müssen .

Die Bordnetzbatterien abklemmen (Gemäß dem speziellen Verfahren ).

Das Kühlsystem des Elektroantriebsstrangs entleeren .

Ausbauen :

• Den Kühlerventilator
• Oberen Träger des Stoßfängers vorne
• Das Modul des gesteuerten Lufteinlasses

2. Ausbau

ACHTUNG : Das Kältemittelsystem nicht öffnen.

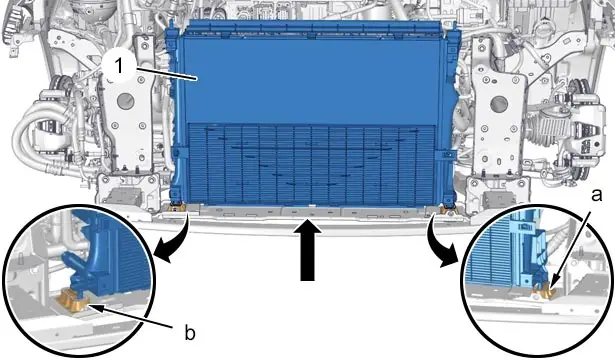

Die Einheit (1) Klimakondensator / Kühler des Kühlsystems des Elektroantriebsstrangs einige Zentimeter anheben(in Pfeilrichtung ).

Die Zapfen ‎ lösen(bei "a","b").

ACHTUNG : Die Rippen des Klimakondensators (3) nicht beschädigen.

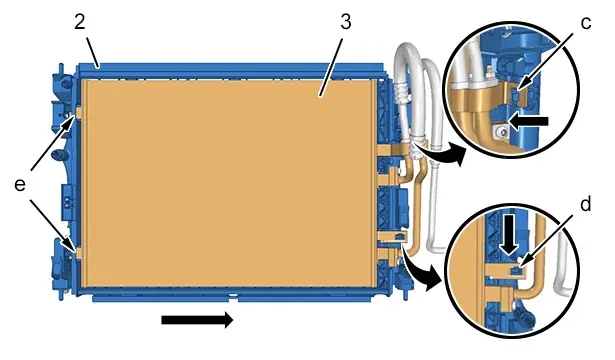

Den Klimakondensator (3) vom Kühler (2) des Kühlsystem des Elektroantriebsstrangs lösen(bei "c" und "d") (In Pfeilrichtung ).

Die Laschen ‎ des Klimakondensators ‎(3) lösen(bei "e").

Den Klimakondensator ( 3) wegdrücken(in Pfeilrichtung ).

Den Kühler ‎ (2) des Kühlsystems des Elektroantriebsstrangs ausbauen.

3. Einbau

ACHTUNG : Die Anzugsdrehmomente beachten.

Anzugsdrehmomente :

• Bauteile des Kältekreises
• Kühlsystem

ACHTUNG : Die Rippen des Klimakondensators (3) nicht beschädigen.

Den Kühler ‎ (2) des Kühlsystems des Elektroantriebsstrangs wieder einbauen.

Die Laschen ‎ des Klimakondensators ‎(3) einsetzen(bei "e").

Den Klimakondensator (3) am Kühler (2) des Kühlsystems des Elektroantriebsstrangs anbringen(bei "c" und "d") (In Pfeilrichtung ).

Die Einheit Klimakondensator / Kühler (2) des Kühlsystems des Elektroantriebsstrangs wieder einbauen(bei "a","b").

4. Zusatzarbeiten

Wieder einbauen :

• Das Modul des gesteuerten Lufteinlasses
• Oberen Träger des Stoßfängers vorne
• Den Kühlerventilator

ACHTUNG : Die Arbeiten ausführen, die nach einem Wiederanklemmen der Bordnetzbatterien durchgeführt werden müssen .

Die Bordnetzbatterien wieder anklemmen (Gemäß dem speziellen Verfahren ).

Das Kühlsystem des Elektroantriebsstrangs entlüften .

Das Fahrzeug auf die Räder stellen.
