Peugeot 308: Demontage : Motor-Oberteil

WICHTIG : Die Sicherheitsbestimmungen beachten .

ACHTUNG : Diese Anleitung ist für den Austausch von defekten Bauteilen im Innern des Zylinderkopfs bestimmt. Bei Beschädigung des Zylinderkopfs diesen durch einen neuen Zylinderkopf ersetzen.

1. Werkzeug

Material :

• Kompressor der Ventilfeder (Typ U.43 LA)
• Zylinderkopfhalterung (Typ U.43)

2. Vorarbeiten

Den Motor auf ein Gestell aufsetzen.

Zylinderkopf ausbauen .

3. Abrüsten Zylinderkopf

3.1. Hydraulische Stöβel

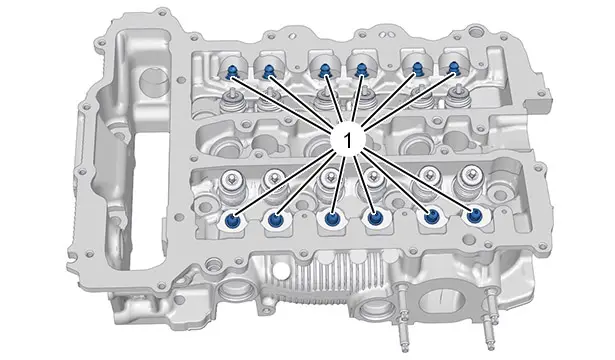

Die hydraulischen Stößel (1) ausbauen.

3.2. Ventile

ACHTUNG : Vor Ausbau die Einbaulage der Einlass- und Auslassventile markieren.

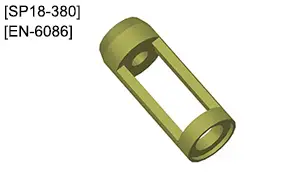

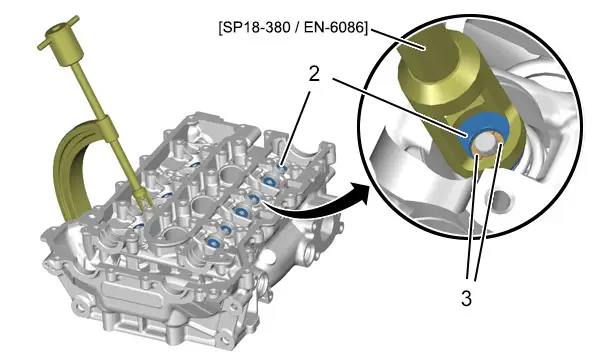

Das Werkzeug [SP18-380 / EN-6086] auf den oberen Teller (2) aufsetzen.

Die Ventilfedern zusammendrücken ; Mit Hilfe der Halterung des Zylinderkopfs, des Ventilfederspanners und des Werkzeugs [SP18-380 / EN-6086].

Ausbauen :

• Die Halbkegel der Ventile (3)
• Den oberen Teller (2)
• Die Ventilfedern
• Die Ventile

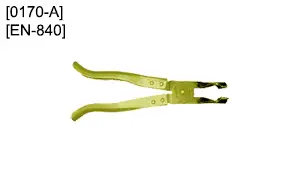

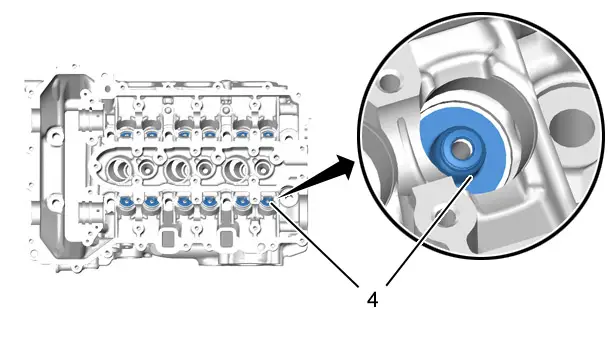

Die Ventilschaftdichtungen (4) ausbauen ; Mit dem Werkzeug [0170-A / EN-840].
