Peugeot 308: Demontage : Motor-Unterteil

WICHTIG : Die Sicherheits- und Sauberkeitsvorkehrungen beachten .

1. Werkzeug

Material : Kolbenringzange.

2. Vorbereitung

Den Motor am Gestell befestigen.

Motoröl ablassen.

Ausbauen :

• Den Zylinderkopf
• Die Zylinderkopfdichtung
• Die Wasserpumpe
• Den Öldruckfühler
• Wassereinlasskrümmer
• Den Klopfsensor
• Der Ölkühler
• Die Ölpumpe

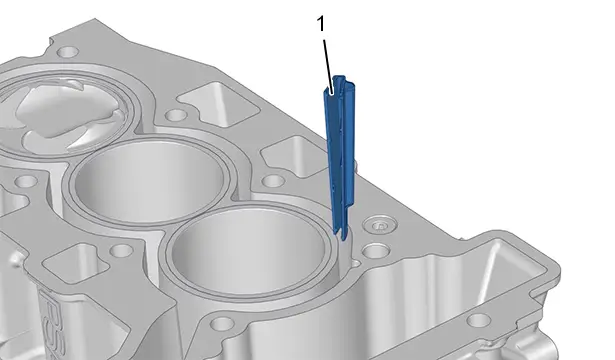

ACHTUNG : Gefahr der Zerstörung des Motors durch Überhitzung bei Fehlen des Leitblechs (1) des Motorkühlmittels oder falscher Montage.

Abweiser (1) ausbauen.

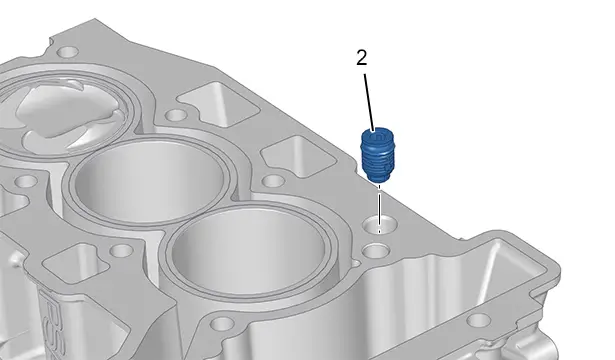

Das Ölrückschlagventil (2) ausbauen.

3. Kurbelwelle

Ausbauen :

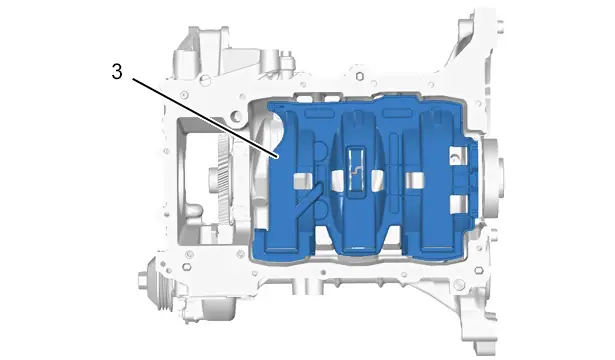

• Das Schwallblech (3)
• Das Zahnrad der Ausgleichswelle

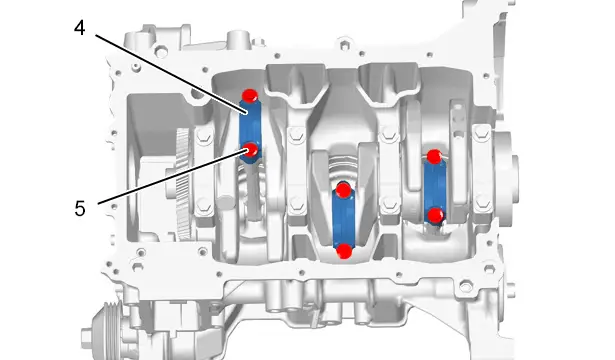

ACHTUNG : Die Einbaurichtung der Pleueldeckel (4) vor dem Ausbau markieren.

Ausbauen :

• Die Schrauben (5)
• Die Pleueldeckel (4)

Die Kurbelwelle leicht drehen, um die Pleuel zu trennen.

ACHTUNG : Keine Eingriffe an den Pleuellagerdeckeln (4).

Wieder einbauen :

• Die Pleueldeckel (4)
• Die Schrauben (5)

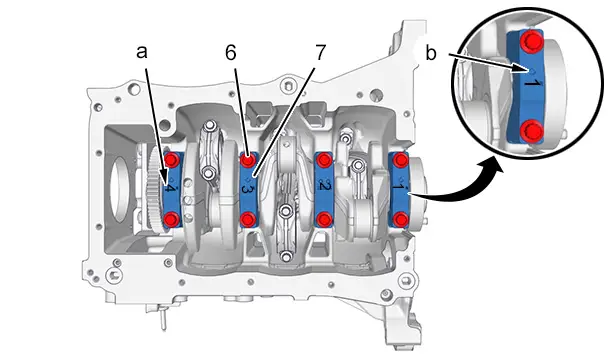

ACHTUNG : Die Montagerichtung der Kurbelwellenlagerdeckel (7) vor dem Ausbau kennzeichnen.

Die Kurbelwellenlagerdeckel (7) sind von 1 bis 4 nummeriert(bei "a") (Zylinder 1 auf Motorschwungradseite ).

Der hohle Bereich jedes Kurbelwellenlagers (7) (bei "b") muss zur Auslassseite zeigen.

Ausbauen :

• Die Schrauben (6)
• Die Kurbelwellenlagerdeckel (7)

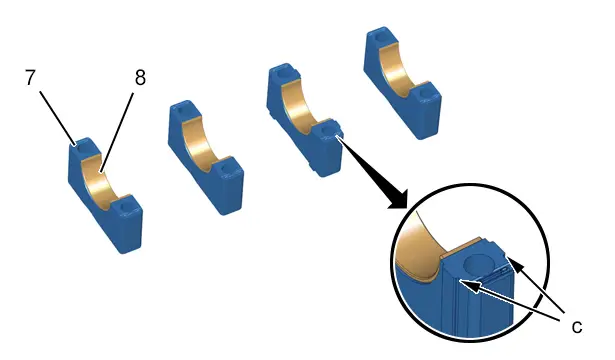

Die glatten Kurbelwellen-Halblagerschalen (8) der Kurbelwellenlagerdeckel (7) ausbauen.

HINWEIS : Das Lager Nummer 2 ist breiter (bei "c"), um die Anlaufscheiben des Axialspiels der Kurbelwelle zu halten.

ACHTUNG : Beim Ausbau der Kurbelwelle darauf achten, die Teile nicht zu beschädigen.

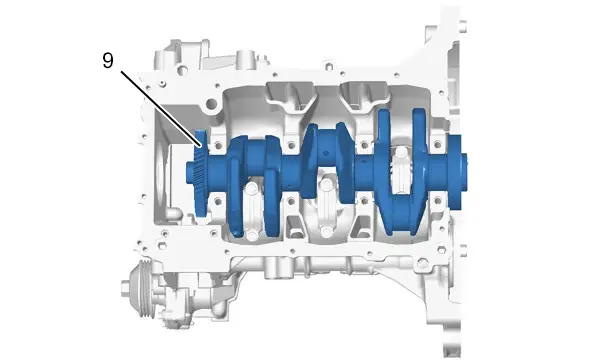

Die Kurbelwelle (9) aus dem Zylinderblock ausbauen.

4. Halblagerschalen der Kurbelwellenlager

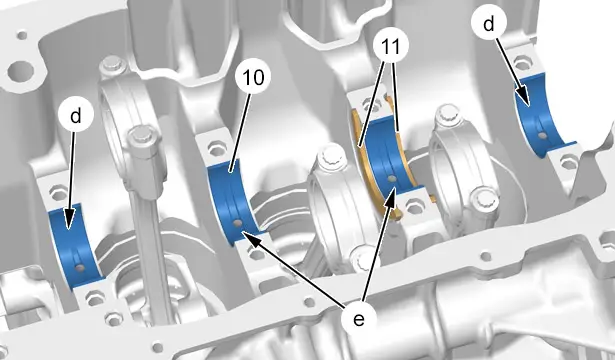

ACHTUNG : Die Halblagerschalen der Kurbelwellenlager (10) Nummer 1 und 4 verfügen teilweise über Schmiernut(bei "d").

ACHTUNG : Die Halblagerschalen der Kurbelwellenlager (10) Nummer 2 und 3 verfügen komplett über Schmiernut(bei "e").

Ausbauen :

• Die beiden Anlaufhalbscheiben zur Einstellung des axialen Kurbelwellenspiels (11) am Lager Nr. 2
• Die Halblagerschalen mit Schmiernut (10) der Kurbelwellenlager

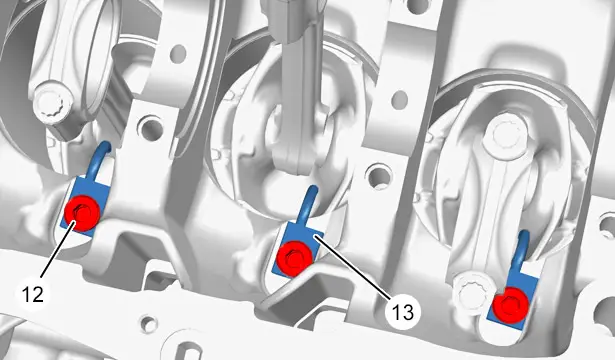

5. Öldüsen Kühlung Kolbenboden(je nach Ausstattung)

Ausbauen :

• Die Schrauben (12)(je nach Ausstattung)
• Die Spritzdüsen zur Kühlung des Kolbenbodens (13)(je nach Ausstattung)

6. Einheiten Pleuel/Kolben

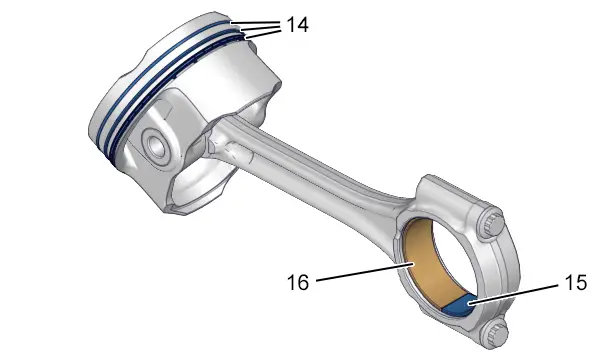

Die oberen (16) und unteren (15) Halblagerschalen ausbauen.

ACHTUNG : Nur die unteren Pleuel-Halblagerschalen (15) sind in Klassen eingeteilt.

Die Kolbenringe (14) ausbauen ; Mit Hilfe einer Kolbenringzange .
