Peugeot 308: Demontage : Schaltgetriebe vom Typ MB6

WICHTIG : Die Sicherheits- und Sauberkeitsvorkehrungen beachten .

1. Werkzeug

Werkzeug	Teilenummer	Bezeichnung

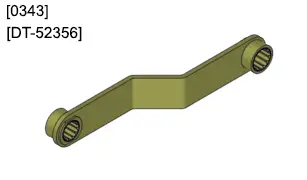

	[0343][DT-52356]	Arretierung Primärwelle

2. Demontage

Ausbauen :

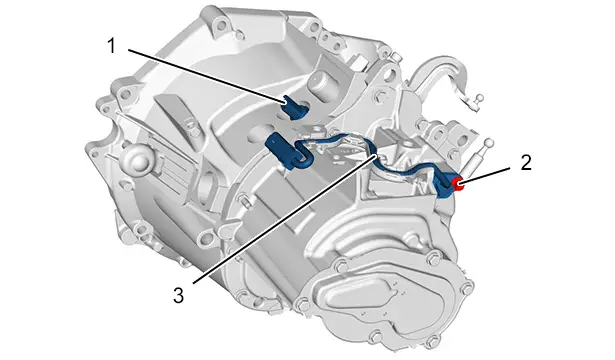

• Den Rückwärtsgangschalter (1)
• Die Schraube (2)
• Den Totpunktgeber der Schaltung (3)

Ausbauen :

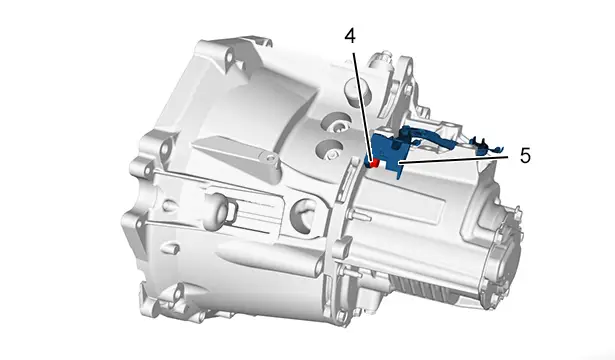

• Die Schraube (4)
• Die Rinne (5)

Ausbauen :

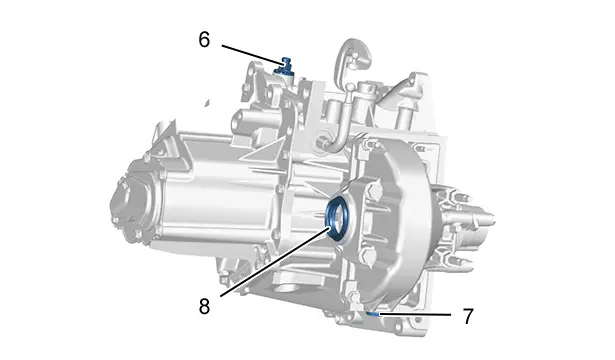

• Die Belüftungsöffnung (6)
• Die Ablassschraube (7)
• Die Antriebswellendichtung links (8)

Ausbauen :

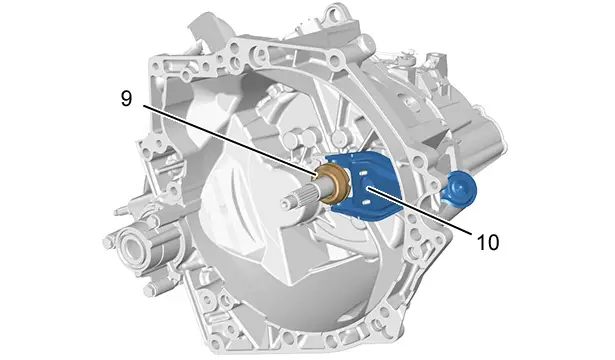

• Das Kupplungsausrücklager (9)
• Die Kupplungsgabel (10)

2.1. Getriebegehäuse

Ausbauen :

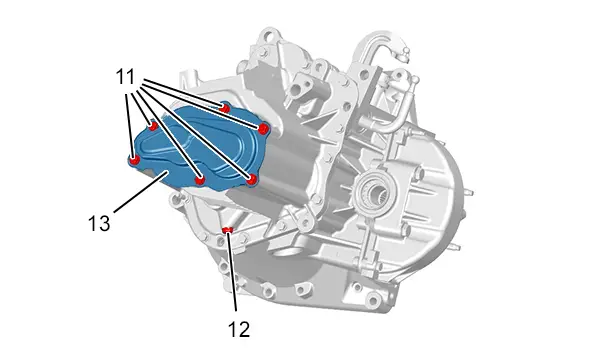

• Die Schrauben (11)
• Die Schraube (12)
• Getriebeabdeckung (13)

Einen Gang einlegen.

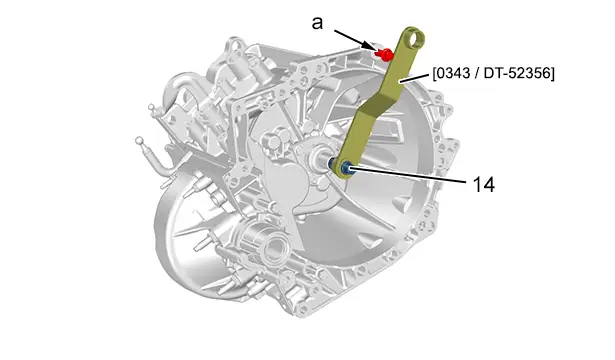

Das Werkzeug [0343 / DT-52356] an der Primärwelle (14) einsetzen.

Das Werkzeug [0343 / DT-52356] feststellen ; Mit Hilfe einer Schraube (bei "a").

Ausbauen :

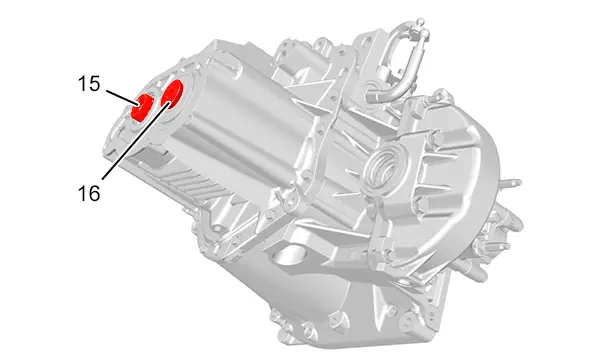

• Die Schraube der Antriebswelle (15)
• Die Schraube der Sekundärwelle (16)

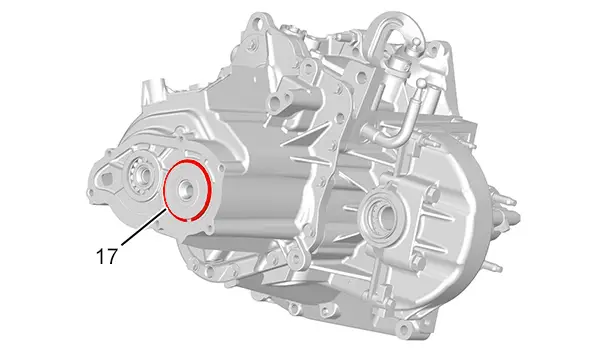

Den Haltering (17) ausbauen.

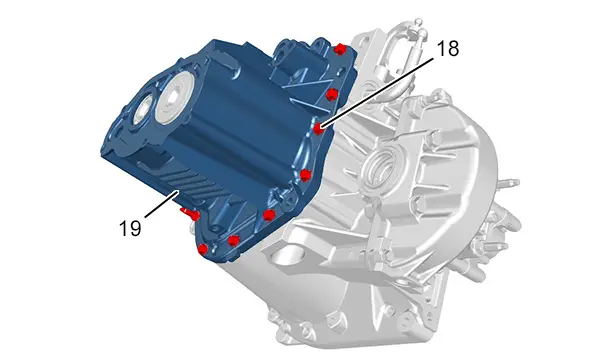

Ausbauen :

• Die 14 Schrauben (18)
• Das Getriebegehäuse (19)

2.2. Antriebs- und Abtriebswelle

Ausbauen :

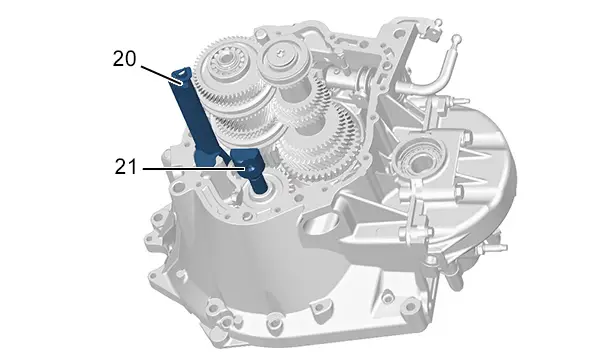

• Der Ölstutzen (20)
• Die Achse der Kippvorrichtung des Rückwärtsgangs (21)

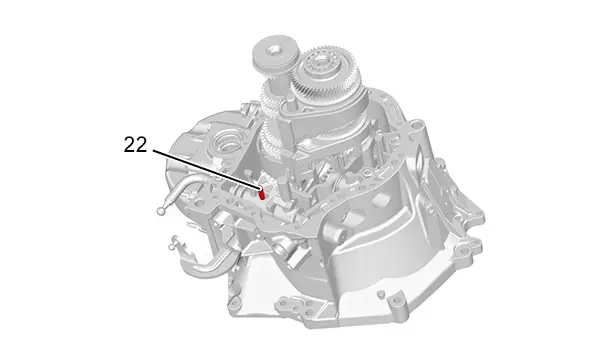

Stift (22) ausbauen.

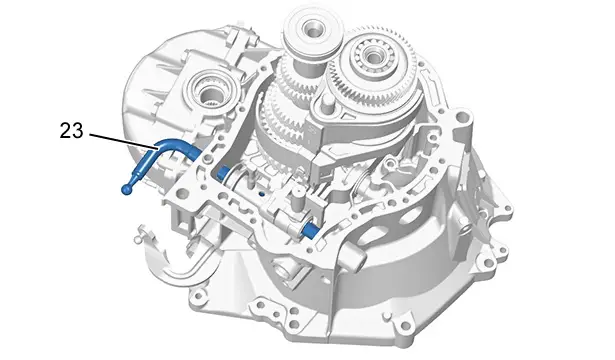

Schaltwelle (23) ausbauen.

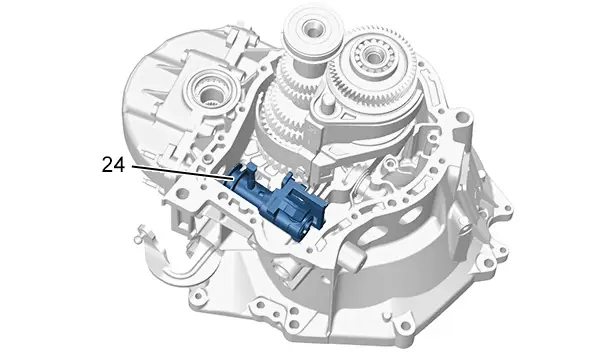

Die Einheit Schaltgetriebe-Kassette (24) ausbauen.

Ausbauen :

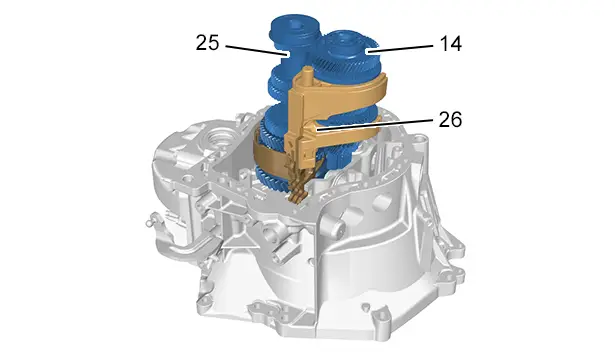

• Die Antriebswelle (14)
• Die Abtriebswelle (25)
• Die Gabeln (26)

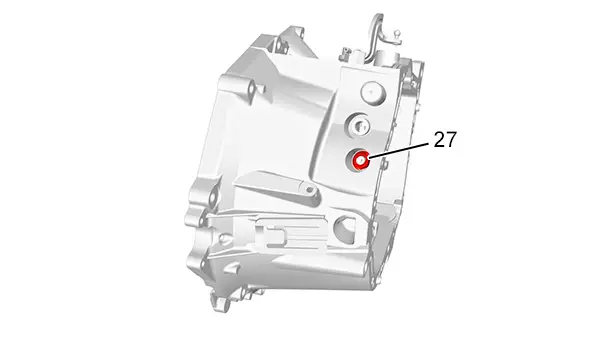

Die Mutter (27) ausbauen.

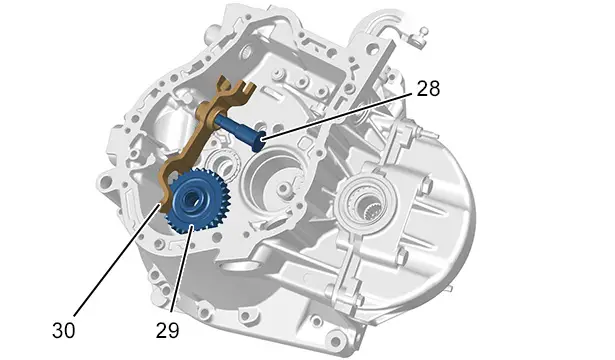

Ausbauen :

• Die Achse der Kippvorrichtung des Rückwärtsgangs (28)
• Das Rückwärtsgang-Schieberitzel (29)
• Die Schaltgabel für Rückwärtsgang (30)

Ausbauen :

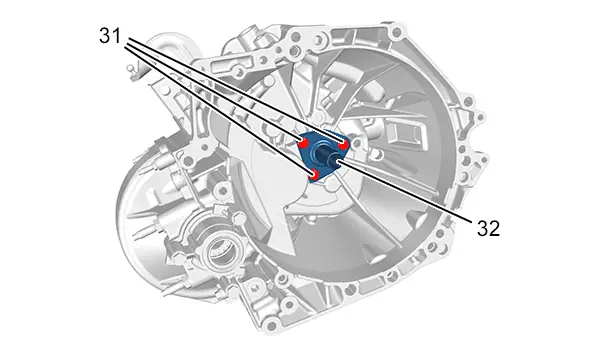

• Die 3 Schrauben (31)
• Die Ausrücklagerführung (32)

2.3. Differentialgehäuse

Ausbauen :

• Die Lippendichtung (33)

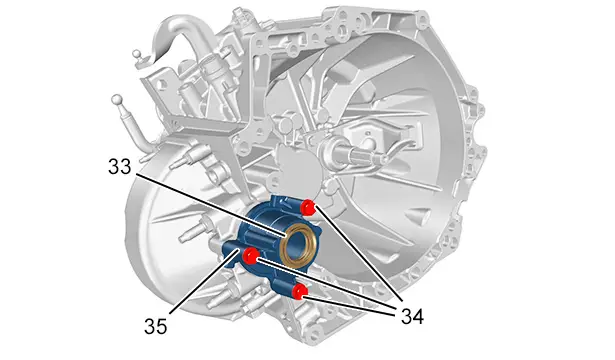

• Die Schrauben (34)
• Den Achsantriebsgehäusehals (35)

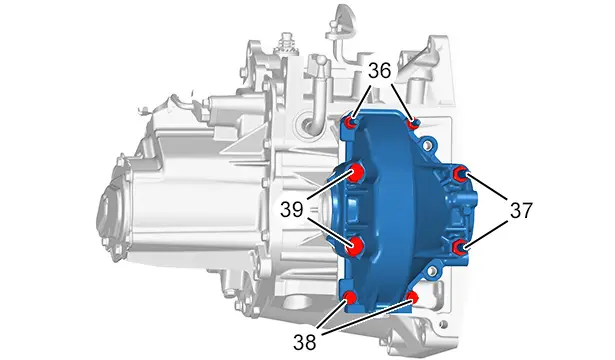

Ausbauen :

• Die Muttern (36)
• Die Muttern (37)
• Die Schrauben (38)
• Die Schrauben (39)

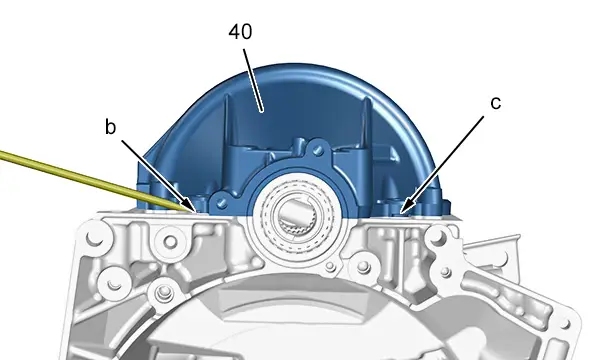

HINWEIS : Das Differentialgehäuse (40) ist für einen leichteren Ausbau mit den Nutzen "b" und "c" ausgestattet.

Einen Schraubendreher in die Kerben "b" und "c" setzen und als Hebel verwenden.

Ausbauen :

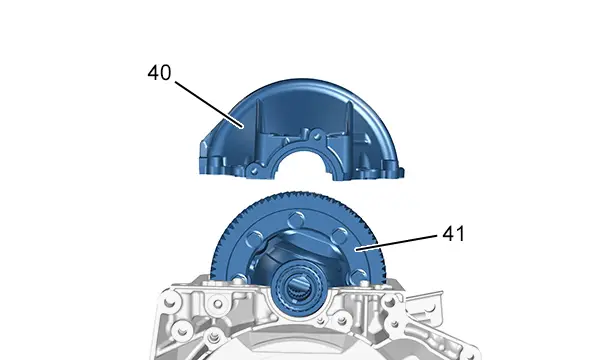

• Das Achsantriebsgehäuse (40)
• Das Differentialgehäuse (41) mit seinen äußeren Lagerkäfigen
